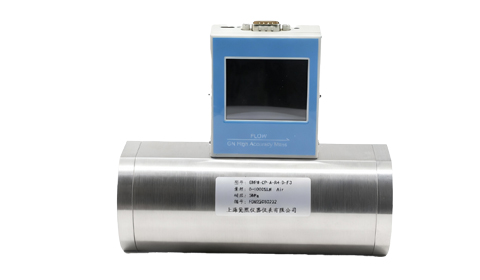

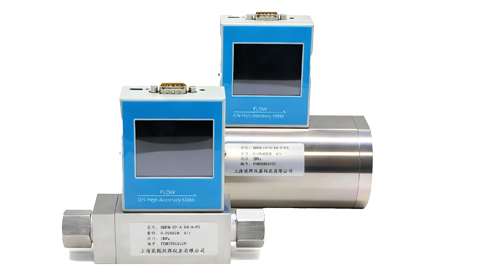

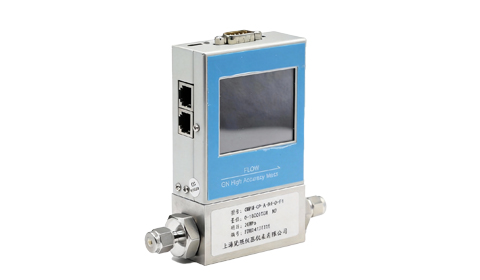

高精度氣體質量流量計/控制器

高精度氣體質量流量計/控制器，精度高達0.5%F.S，配備高分辨率觸摸屏，響應快。量程范圍0-3000SLM，適用于半導體、光伏、分析儀器等對精度要求嚴苛的場合。

產品概述高精度氣體質量流量計/控制器由質量流量傳感器、層流分層件、流量控制器調節閥和放大控制電路等部件組成。它利用流動流體傳遞熱量改變測量毛細管壁溫度分布的熱傳導分布效應而制成，采...

測量精度 ±0.5%F.S
工作溫度 0 ～ 50℃
流量范圍 0~3000SLM
測控范圍 控制器閥控范圍 50：1 流量計量程比 100：1
數字量 RS232/485，MODBUS 協議
產品描述
型號規格
技術參數
應用領域

產品概述

高精度氣體質量流量計/控制器由質量流量傳感器、層流分層件、流量控制器調節閥和放大控制電路等部件組成。它利用流動流體傳遞熱量改變測量毛細管壁溫度分布的熱傳導分布效應而制成，采用毛細管傳熱前后溫度差量熱法原理測量氣體的質量流量，不受溫度壓力的影響。

核心特點

高精度測量

準確度±0.5%F.S，線性±0.5%F.S，重復精度±0.2%F.S

快速響應

控制器響應時間<0.25s，流量計響應時間<0.15s

觸摸屏操作

高分辨率LCD觸摸屏，直觀操作，界面友好

工作原理

氣體質量流量控制器卓越的精度、堅固性及可靠性源于獨特的傳感器探頭。該密封探頭由兩個傳感元件組成——流量傳感器及溫度傳感器，能自動校正溫度及壓力變化產生的影響。儀表電路將流量傳感器加熱到高于氣體溫度的一個常數值，然后測量氣體流量的冷卻效果。通過測量保持恒定溫差所消耗的電功率與氣體的質量流量成正比的原理計算流量。

氣體轉換系數

質量流量控制器、質量流量計出廠時一般用空氣或者氮?dú)鈽?biāo)定，實際使用中如果是其他氣體，必要時可進行讀數修正，方法是以流量顯示儀顯示的流量乘以流量轉換系數。

氣體代號轉換系數氣體代號轉換系數
空氣0081.006氮?dú)?/td>0011.415
氬氣0041.415氮?dú)?/td>0131.000
氧氣0150.992氫氣0071.010
二氧化碳0250.737甲烷0280.719
氨氣0290.719氦氣0021.415

注：以上為部分常用氣體的轉換系數，完整的氣體轉換系數表請參考產品說明書。對于混合氣體，其轉換系數需按特定公式計算。

流量控制器型號規格表

觸摸屏氣體質量流量控制器提供多種型號，滿足不同應用場景的需求：

量程類型型號代碼量程范圍精度接頭類型
低量程流量控制器CX-GMFC-CP-F10 ~ 100SCCM±0.5% F.Sφ3, φ6, 1/8", 1/4"
低量程流量控制器CX-GMFC-CP-F2100SCCM ~ 30SLM±0.5% F.Sφ3, φ6, 1/8", 1/4"
中量程流量控制器CX-GMFC-CP-F330SLM ~ 150SLM±0.5% F.Sφ8, φ10, φ12
中量程流量控制器CX-GMFC-CP-F4150SLM ~ 300SLM±0.5% F.Sφ8, φ10, φ12
大量程流量控制器CX-GMFC-CP-F5300SLM ~ 1000SLM±0.5% F.Sφ12, 法蘭
大量程流量控制器CX-GMFC-CP-F61000SLM ~ 2000SLM±0.5% F.Sφ12, 法蘭
大量程流量控制器CX-GMFC-CP-F72000SLM ~ 3000SLM±0.5% F.Sφ12, 法蘭

流量計型號規格表

觸摸屏氣體質量流量計提供多種型號，滿足不同應用場景的需求：

量程類型型號代碼量程范圍精度接頭類型
低量程流量計CX-GMFM-CP-F10 ~ 100SCCM±0.5% F.Sφ3, φ6, 1/8", 1/4"
低量程流量計CX-GMFM-CP-F2100SCCM ~ 30SLM±0.5% F.Sφ3, φ6, 1/8", 1/4"
中量程流量計CX-GMFM-CP-F330SLM ~ 150SLM±0.5% F.Sφ8, φ10, φ12
中量程流量計CX-GMFM-CP-F4150SLM ~ 300SLM±0.5% F.Sφ8, φ10, φ12
大量程流量計CX-GMFM-CP-F5300SLM ~ 1000SLM±0.5% F.Sφ12, 法蘭
大量程流量計CX-GMFM-CP-F61000SLM ~ 2000SLM±0.5% F.Sφ12, 法蘭
大量程流量計CX-GMFM-CP-F72000SLM ~ 3000SLM±0.5% F.Sφ12, 法蘭

注：以上為標準型號，可根據客戶需求定制特殊量程、精度、接口和材質。所有產品出廠通常用氮?dú)?N?)標定，如需要使用其他氣體標定，請?jiān)谟嗀洉r(shí)說明。標準狀態規定為：溫度---273.15K (0℃); 氣壓---101325 Pa (760mm Hg)。

選型指南

選擇適合的觸摸屏氣體質量流量計/控制器時，請考慮以下因素：

考慮因素選擇要點建議
流量范圍根據實際應用的最大和最小流量確定選擇量程比實際最大流量稍大的型號
氣體類型氣體種類，腐蝕性或非腐蝕性根據氣體選擇相應的密封材料和轉換系數
控制需求只需測量還是需要控制測量選擇M(流量計)，控制選擇C(控制器)
壓力條件工作壓差和最大耐壓確保產品耐壓高于系統最大壓力
信號輸出模擬量或數字量接口根據控制系統要求選擇
安裝環境空間限制，操作便利性觸摸屏便于現場操作和監控

溫馨提示：使用氣體必須凈化，切忌粉塵、液體和油污。必要時加裝過濾器，如果流量控制器出口接有液體源瓶，應在流量控制器出口加裝單向閥，防止液體回流損壞流量控制器。如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。

主要技術參數

測量精度 ±0.5%F.S
工作溫度 0 ～ 50℃
流量范圍 0~3000SLM
測控范圍 控制器閥控范圍 50：1 流量計量程比 100：1
數字量 RS232/485，MODBUS 協議
模擬量 0 ～ 5V、4-20mA、1 ～ 5V
最大耐壓 3MPa/10MPa
電氣連接 DB9、RJ11、5.5×2.1電源快插
漏率 1×10-9SCCSHe
底座材質 316L
密封材質 氟橡膠，氯丁橡膠，丁腈橡膠
接頭 φ3，φ6，1/8"，1/4"

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

高精度氣體質量流量計/控制器廣泛應用于各種工業領域，特別適合需要精密氣體流量測量和控制的場合。

半導體制造

用于擴散、外延、CVD、氧化、等離子刻蝕、濺射、離子注入等工藝

化學工業

用于化工過程控制、反應釜加注、混氣配氣系統

制藥行業

用于制藥過程中氣體流量精密控制和監測

環保監測

用于環境監測、廢氣處理系統中的氣體流量測量

科研實驗

用于實驗室研究、分析儀器、氣相色譜儀等

真空技術

用于真空鍍膜、真空爐等設備中的氣體流量控制

光伏產業

用于太陽能電池板制造過程中的氣體流量精確控制

醫療設備

用于呼吸機、麻醉機等醫療設備中的氣體輸送控制
