產品特點
高精度測量
精度為0.5%F.S，測水時精度為1.0%F.S，確保測量準確性
耐腐蝕材質
采用PPS塑料材質，能耐受多種腐蝕性化學介質
穩定輸出
提供穩定的脈沖輸出，信號可靠易于集成
經濟實用
經濟型設計，在保證質量的同時降低成本
產品描述
型號規格
技術參數
應用領域
產品概述

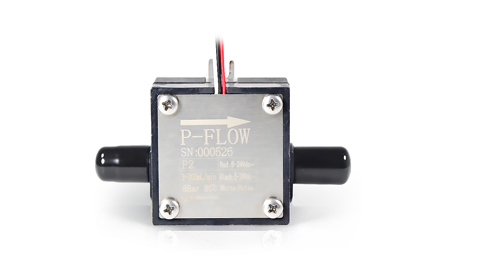

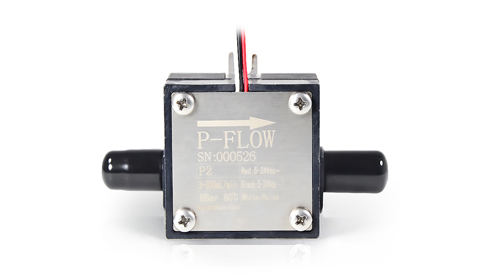

P系列液體微小流量計是一款最新研發的經濟型流量計，流量計材質為PPS塑料，能測量各種液體（包括腐蝕性介質）水、柴油、汽油、聚氨酯、膠水等腐蝕性的化學介質。該系列流量計采用精密的設計和先進的傳感技術，專為微小流量場合設計，具有較好的測量精度和重復性。
產品特點
微小流量測量
最小能測的流量為3ml/min，滿足精密微小流量測量需求
高精度測量
精度為0.5%F.S，測水時精度為1.0%F.S，確保測量準確性
耐腐蝕材質
采用PPS塑料材質，能耐受多種腐蝕性化學介質
寬量程比
全范圍量程比1:100，適應不同流量測量需求
穩定輸出
提供穩定的脈沖輸出，信號可靠易于集成
經濟實用
經濟型設計，在保證質量的同時降低成本
工作原理
P系列液體微小流量計基于正位移原理工作。當流體通過流量計時，會驅動精密測量機構。通過檢測測量機構的運動，可以精確計算出流體的流量，并提供穩定的脈沖輸出信號。
安裝指導
正確的安裝是確保流量計準確測量和長期穩定運行的關鍵。請遵循以下安裝指導：
注： 安裝前重要事項: 在接入管道前，請務必先連接電路，測試信號是否正常匹配。
1
管路清潔
安裝前應徹底清洗管道，防止雜物進入流量計。
2
安裝方向
應注意流量計的安裝方向，確保流體流向與殼體上箭頭方向一致。
3
電氣連接
按照技術參數要求連接電源，確保供電電壓在5-26VDC范圍內。
4
信號測試
安裝完成后進行信號測試，確保脈沖輸出正常。
故障排除指南
以下是P系列液體微小流量計常見故障及解決方法：
| 故障現象 | 可能原因 | 解決方法 |
|---|---|---|
| 無流量信號 | 管道中無介質流動 | 檢查管路閥門是否打開，確保介質正常流動 |
| 信號不穩定 | 電源電壓不穩定 | 檢查電源電壓是否在5-26VDC范圍內 |
| 測量誤差大 | 介質中含有氣泡 | 排除管路中的空氣，確保介質充滿管道 |
| 無脈沖輸出 | 電路故障 | 檢查電路連接，必要時更換電路 |
| 流量計卡滯 | 介質中含有雜質 | 清洗流量計，檢查介質清潔度 |
P系列型號規格表
P系列提供多種型號，覆蓋從3 ml/min到9000 ml/min的流量范圍，滿足不同應用需求。以下是詳細的型號規格表：
| 型號 | 流量范圍 (ml/min) | K 系數 | 連接方式 |
|---|---|---|---|
| CX-P1 | 3-180 | 0.055 ml/p | 1/4 BSP male |
| CX-P2 | 6.6-400 | 0.11 ml/p | 1/4 BSP male |

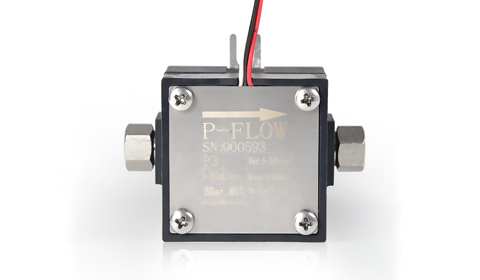

| CX-P3 | 15-900 | 0.25 ml/p | 1/4 BSP male |
| CX-P4 | 30-1800 | 0.5 ml/p | 1/2 BSP male |

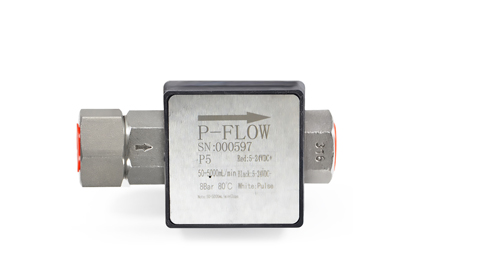

| CX-P5 | 150-9000 | 5 ml/p | 1/2 BSP male |
注：以上流量范圍為標準條件下的參考值，實際使用中可能因介質粘度、溫度和壓力等因素有所變化。如需精確選型，請聯系我們的技術工程師。
材質說明
P系列流量計采用PPS（聚苯硫醚）塑料材質，具有優異的性能：
| 部件 | 材質 | 特性 | 適用介質 |
|---|---|---|---|
| 殼體 | PPS塑料 | 耐腐蝕、機械強度好 | 各種液體，包括腐蝕性化學介質 |
| 齒輪 | PPS塑料 | 耐磨、耐腐蝕、尺寸穩定 | 水、油、膠水等各類液體 |
選型指南
選擇適合的P系列流量計型號時，請考慮以下因素：
| 應用場景 | 推薦型號 | 理由 |
|---|---|---|
| 實驗室微量計量 | CX-P1, CX-P2 | 小流量范圍，高精度測量 |
| 化工過程控制 | CX-P2, CX-P3 | 中等流量，耐腐蝕材質 |
| 點膠涂膠系統 | CX-P3, CX-P4 | 適合膠水等低粘稠介質 |
| 工業批量生產 | CX-P4, CX-P5 | 大流量范圍，適合連續生產 |
溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍和精度要求等信息。
主要技術參數
| 流量范圍 | 3ml~9L/min |
|---|---|
| 測量精度 | 0.5~1.0% |
| 接液材質 | PPS |
| 工作溫度 | -30~80℃ |
| 工作壓力 | 8bar |
| 輸出信號 | 方波脈沖 |
| 連接方式 | 螺紋連接 |
| 供電 | 5-24VDC |
| 殼體材質 | PPS |
| 齒輪材質 | PPS |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
應用領域
液體質量流量計/控制器在多個領域有著廣泛應用：
化工過程
用于化工生產中的精密液體配料、反應物添加和過程控制
醫藥制造
在制藥工業中用于精確控制藥液流量，確保藥品質量一致性
實驗室研究
科研實驗室中用于精密液體流量控制和測量，確保實驗準確性
分析儀器
為液相色譜儀等分析設備提供精確的液體流量控制
環保監測
環境監測設備中用于采樣液體流量的精確控制和分析
水處理系統
用于水處理過程中的化學藥劑添加和流量監控
石油工業
在石油化工中用于添加劑注入、催化劑流量控制等應用
食品飲料
食品飲料生產中用于精確控制原料添加和混合比例
