低速齒輪泵控系統

低速齒輪泵控系統，專為高溫、高粘度流體設計，排量精度0.3%，轉速范圍10-100RPM，工作溫度<250℃。適用于化工、食品、新能源等行業的高精度定量輸送。

產品概述低速齒輪泵控制系統是一種專為高溫、高粘度熔體（如PVDF）設計的精密定量輸送系統。系統采用齒輪泵+減速機+伺服電機一體化結構，配合PLC與觸摸屏控制，實現流量的高精度、高重...

排量精度 ±0.3%
轉速范圍 10~100RPM
工作溫度 <250℃
單轉排量 0.05 ~ 350 CC/R
旋轉方向 順時針（從軸端看）
產品描述
型號規格
技術參數
應用領域

產品概述

低速齒輪泵控制系統是一種專為高溫、高粘度熔體（如PVDF）設計的精密定量輸送系統。系統采用齒輪泵+減速機+伺服電機一體化結構，配合PLC與觸摸屏控制，實現流量的高精度、高重復性定量輸出。

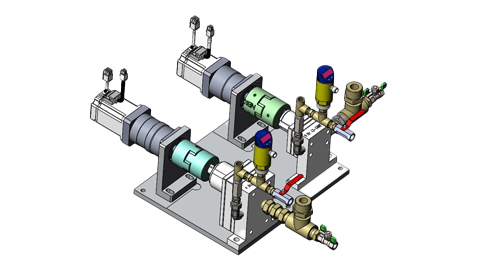

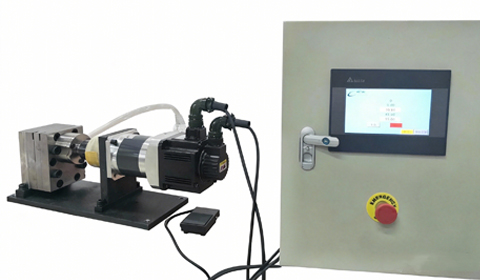

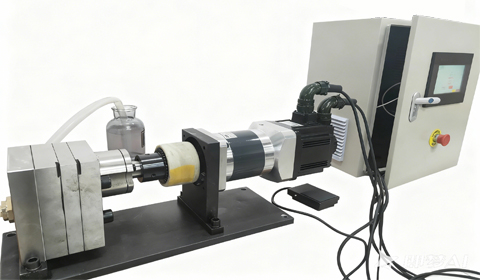

系統組成

齒輪泵單元

旋轉方向從軸端看為順時針，左進右出，下進上出，側進側出，氟橡膠油封密封。

減速機+伺服電機

提供穩定低速輸出，總長度控制在500mm以?xún)?nèi)，結構緊湊。

控制單元

PLC+觸摸屏控制，可預設轉速與定量值，實現自動化精密控制。

工作原理

系統通過伺服電機驅動減速機，帶動精密齒輪泵運轉。齒輪泵每轉輸出固定容積的介質，通過PLC控制電機轉速，實現流量的精確調節與定量輸出。觸摸屏提供人機交互界面，方便用戶設定參數與監控運行狀態。

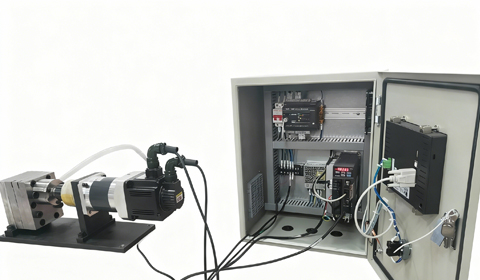

安裝與接線

系統預留加熱孔與熱電偶探頭孔，支持溫控集成?？刂乒衽c電機之間通過連接線、加熱線對接，接線簡便，支持快速部署。

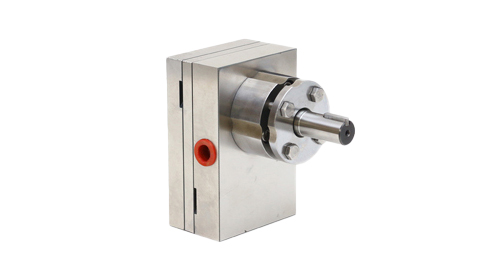

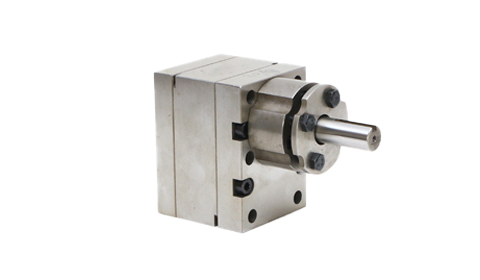

配套齒輪計量泵系列

本低速齒輪泵控制系統可適配上海瓷熙多系列齒輪計量泵，以下為常用選型參考（具體型號以最終技術確認為準）：

系列名稱典型型號排量范圍 (CC/R)適用溫度特點簡述
GWMP/CXF 系列
（后進后出常規泵）		GWMP-0.15
CXF-0.4 至 CXF-350		0.05 ~ 350常規≤200℃
高溫型(CXP)≤330℃		通用性強，適用多種膠類流體，可選伺服/步進/防爆電機。
CXB/CXBG 系列
（側進側出）		CXB-4 至 CXB-1004 ~ 100常規≤200℃
高溫型(CXBG)≤330℃		側面進出口，結構緊湊，泵體可打加熱孔，適合空間受限場合。
CXG 系列
（軸嵌入式高溫熔體泵）		CXG-10 至 CXG-10010 ~ 100≤330℃專為化纖高溫熔體設計（如PET、PA、PP），嵌入式安裝，耐高溫。

注：以上為常見系列示例。針對您前述工況（排量0.15CC/R，介質PVDF熔體，工作溫度＜250℃），典型適配型號為 GWMP-0.15 或 CXF系列對應小排量型號，并可依據耐溫要求選擇高溫配置。詳細尺寸、扭矩、電機功率請參閱完整選型手冊或聯系技術人員。

與本控制系統適配說明

系統設計兼容上述各系列齒輪泵，通過伺服電機+減速機驅動，PLC實現轉速與定量控制。選型時請重點關注：

排量與精度

根據所需流量（如1.4ml/min）計算泵轉速，選擇排量匹配的泵型號（如0.15CC/R）。

溫度與材質

介質溫度＜250℃可選常規系列；更高溫度或特殊腐蝕性介質需選高溫型或特殊材質。

連接與驅動

系統預留標準接口，可直接連接泵體。驅動扭矩需匹配泵所需扭力（參考選型手冊）。

主要技術參數

排量精度 ±0.3%
轉速范圍 10~100RPM
工作溫度 <250℃
單轉排量 0.05 ~ 350 CC/R
旋轉方向 順時針（從軸端看）
工作壓力 最小入口壓力：＜0.5 MPa 最大出口壓力：小排量（≤30CC）≤8 MPa；大排量（＞30CC）≤25 MPa
工作溫度 常規型：≤200℃ / 清洗溫度：≤250℃ 高溫型（CXP）：≤330℃ / 清洗溫度：≤450℃
接口方向 后進后出（標準）/ 側進側出（可選 CXB 系列）
接液材質 標準：工具鋼 可選：哈氏合金、司太立合金等特殊材料
密封形式 氟橡膠骨架油封（常規）、聚四氟乙烯盤根、石墨填料（高溫）等可選
電機類型 伺服電機、步進電機、防爆電機、無刷電機

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

適用領域

本系統適用于需要高精度、微小流量、高溫熔體定量輸送的工業場景。

化工新材料

PVDF、氟塑料等高溫熔體的精密擠出與注塑。

膠粘劑制備

熱熔膠、密封膠等粘合劑的微量定量添加與涂布。

電子封裝

半導體封裝膠、導熱膠等精密點膠與灌封。

實驗室研發

高溫高粘度流體的微量輸送與反應釜加料。
