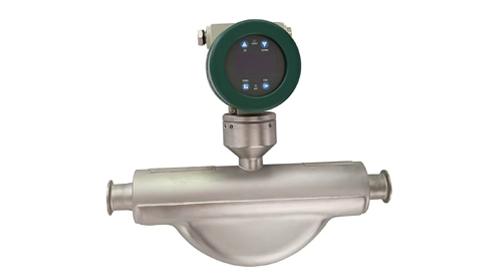

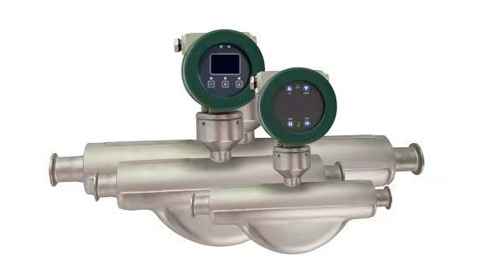

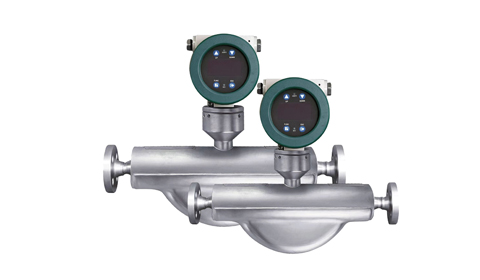

微彎科里奧利質量流量計

微彎型科里奧利質量流量計，采用微彎測量管設計，體積緊湊，靈敏度高，適合微小流量和空間受限的應用場景。提供精確的直接質量流量測量。

產品概述CX-CMF-C微彎質量流量計是我公司根據科里奧利力原理開發的新型流量測量儀表，可直接測量封閉管道內流體的質量流量和介質密度。流量計由微彎傳感器和FT系列轉換器兩部分組成，...

接液材質 316L/304
防護等級 IP67
重復性 0.5%誤差
1/2 測量誤差 0.3~3.000 g/cm3 / ±0.002 g/cm3
溫度測量范圍/精度 -50~200℃ / ±1℃ (可擴展-200~300℃)
產品描述
型號規格
技術參數
應用領域

產品概述

CX-CMF-C微彎質量流量計是我公司根據科里奧利力原理開發的新型流量測量儀表，可直接測量封閉管道內流體的質量流量和介質密度。流量計由微彎傳感器和FT系列轉換器兩部分組成，具有測量精度高、量程比寬、運行可靠等特點，已在石油、化工、食品、醫藥等行業得到廣泛應用。

主要特點

直接質量流量

無需溫度壓力補償，直接測量質量流量，精度可達0.1%

多參數輸出

同時獲得質量流量、密度、溫度，可計算溶質濃度

寬范圍適用

適用于高粘度流體、漿液、懸浮物、中高壓氣體、超低溫及高溫介質

安裝維護簡便

對前后直管段無要求，外殼具有二次耐壓功能，易清洗無殘留

工作原理

當一個質點在與旋轉中心做相對運動時，會產生科里奧利力。傳感器通過驅動測量管以其諧振頻率振動，當流體流過振動管時，產生的科氏力使測量管產生扭曲，兩側的相位差與質量流量成正比。同時測量管的振動頻率與流體密度相關，內置溫度傳感器實現溫度補償與過程溫度輸出。

系統組成

質量流量計主要由以下部分組成：

  • 微彎測量管 (316L不銹鋼)

  • 驅動裝置 (電磁激勵)

  • 位置檢測器 (拾振線圈)

  • 溫度傳感器 (Pt1000)

  • 轉換器 (FT系列，帶4-20mA/RS485/HART輸出)

安裝要求

正確的安裝是確保流量計準確運行和長期穩定工作的關鍵。

1
環境要求

環境溫度：-40℃~60℃；濕度：20%~80%。避免強烈振動和腐蝕性氣體。

2
管道固定

傳感器兩端應用支架固定，主干部分也可固定，固定支架應安裝在穩定無振動的界面。

3
流向與安裝方式

推薦垂直安裝，流動方向向上；液體測量時儀表應位于管路最低點，避免氣體聚集。

4
電氣連接

傳感器與轉換器間引線單獨走線，遠離動力設備，接地電阻小于1Ω。

維護保養

定期維護可延長設備使用壽命，確保測量精度。

維護項目維護周期操作說明
零點校準初次安裝或管道應力變化后確保滿管且流體靜止，進行零點校準
清洗測量管介質易粘附時定期采用CIP清洗，避免硬物疏通
檢查密封性6個月檢查接線盒、格蘭頭是否密封
傳感器外觀檢查12個月檢查外殼有無腐蝕、損傷

常見故障排除

故障現象可能原因解決方法
零點漂移大不滿管、管道振動、安裝應力排空或滿管，加支撐，重新校準零點
瞬時流量不正常超過量程、強烈振動、零點異常減小流量或重新設置量程，檢查零點
密度顯示不穩定介質有氣泡、頻率異常排除氣泡，檢查頻率值（正常＞200Hz）
儀表無顯示電源故障、接線錯誤檢查電源電壓和接線端子

CX-CMF-C微彎質量流量計型號規格表

根據通徑和流量范圍的不同，微彎質量流量計分為以下六種標準型號，用戶可根據實際需求選擇合適的口徑和精度等級。

型號通徑 (mm)流量范圍 (kg/h)零點穩定性 (kg/h)精度等級可選
CX-CMF-C-00880~15000.0750.1/0.15/0.2
CX-CMF-C-015150~45000.230.1/0.15/0.2
CX-CMF-C-025250~150000.750.1/0.15/0.2
CX-CMF-C-040400~300001.50.1/0.15/0.2
CX-CMF-C-050500~6000030.1/0.15/0.2
CX-CMF-C-080800~1500007.50.1/0.15/0.2

注意：以上為標準型號，特殊規格（高溫型-200~300℃、高壓型>4MPa、衛生型卡箍連接等）可定制，具體需聯系廠家。

選型指南

選擇合適的流量計時，請考慮以下因素：

應用場景推薦型號理由
實驗室小流量/精細化工CX-CMF-C-008 / 015量程小，精度高，適合微量液體或氣體測量
石油化工/食品醫藥CX-CMF-C-025 / 040中等流量，適應高粘度、漿液等復雜介質
能源/大宗液體計量CX-CMF-C-050 / 080大流量，適用于裝車/卸車、過程控制

溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍、壓力要求和精度要求等信息。

主要技術參數

接液材質 316L/304
防護等級 IP67
重復性 0.5%誤差
1/2 測量誤差 0.3~3.000 g/cm3 / ±0.002 g/cm3
溫度測量范圍/精度 -50~200℃ / ±1℃ (可擴展-200~300℃)
最大工作壓力 4.0 MPa (標準，更高可定制)
質量流量精度 (液體) 0.1% / 0.15% / 0.2% (±零點穩定性/測量值)
環境溫度范圍 -40℃ ~ 60℃
測量參數 質量流量、密度、溫度
輸出信號 4-20mA, 脈沖, RS485 (Modbus RTU), HART (可選)
電源 22~245V AC/DC 通用, 功耗 ≤15W
防爆標志 Exdbi a II C T6 Gb
介質溫度 -200℃ ~ 300℃
過程連接 法蘭、卡箍(衛生型)、螺紋等 (標準或定制)

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

CX-CMF-C微彎質量流量計廣泛應用于各種需要高精度質量流量測量的領域，尤其適合復雜介質和極端工況。

石油/化工

用于原油、重油、瀝青、化工原料及產品的裝車/卸車計量，反應釜進料精確控制，高壓氣體(CNG)測量

食品/醫藥

適用于高粘度流體如果糖、蜂蜜、添加劑，以及醫藥中間體的精確計量，滿足衛生級要求

特種介質

可測量水泥漿、石灰漿等懸浮物，液氮/液氧等超低溫介質，以及高溫油(200~300℃)的流量

能源/環保

液化天然氣(LNG)加注，二氧化碳驅油，煙氣脫硫漿液測量

科研實驗

高校和研究所的精密流體實驗，需要高精度質量流量數據的場合

水處理

污泥、絮凝劑等粘性流體的在線計量
