CX-PRN160 單/雙路真空計

CX-PRN160系列智能皮拉尼真空計，支持單路或雙路測量，測量范圍0.1~1E+5Pa，響應<100ms。配備四路繼電器控制、兩路模擬輸出及RS485通訊，適用于真空鍍膜、半導體、凍干機等中低真空環境監控。了解型號配置。

產品概述CX-PRN160系列是一款全智能化的經濟型皮拉尼真空計，采用創新的智能化技術與制造工藝，針對低真空環境實際應用中的問題，在結構設計、外觀、操作方式上進行了全方位優化，在可...

測量范圍 0.1~1E+5Pa
顯示方式 LED
通訊接口 RS485
工作溫度 0~45℃
控制輸出 4路繼電器
產品描述
型號規格
技術參數
應用領域

產品概述

CX-PRN160系列是一款全智能化的經濟型皮拉尼真空計，采用創新的智能化技術與制造工藝，針對低真空環境實際應用中的問題，在結構設計、外觀、操作方式上進行了全方位優化，在可靠性、易用性和性價比等方面表現良好。

核心功能

雙路/單路測量

支持單路或雙路皮拉尼規管測量，兼容PG-160及傳統PG-YZJ52電阻規管。

智能控制

四路單刀雙擲繼電器控制，控制點可通過按鍵自由設置，響應時間<1秒。

多種輸出

提供兩路模擬電壓輸出(0~10VDC，對數對應壓強)及RS485數字通訊。

工作原理

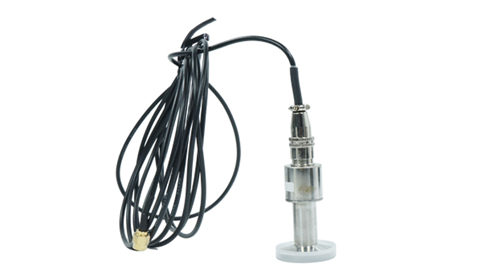

皮拉尼真空計基于熱傳導原理工作。規管內的加熱絲在真空環境下，其熱損失與周圍氣體壓強相關。通過測量加熱絲電阻或溫度的變化，可間接計算出環境真空度。PRN160采用全金屬焊接的PG-160型皮拉尼規管，具有較好的穩定性和壽命。

按鍵操作概述

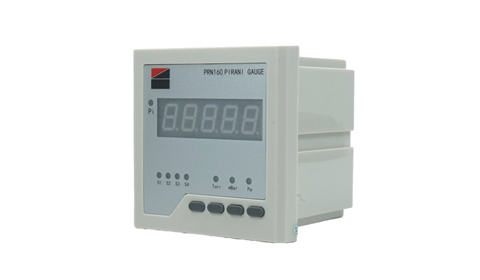

PRN160前面板配備四個智能按鍵（MENU, >, ∧, CHAN），可完成單位選擇、校準、控制點設置等操作。以下為主要功能循環：

MENU循環顯示內容主要功能
按1-2次ATP1/ATP2通道1/2大氣壓校準
按3-4次HU01/HU02通道1/2下限（高真空）校準
按5-8次SP1-SP4繼電器1-4控制點設置
按9次U循環選擇單位(Pa, Torr, mBar)
按10次d切換顯示格式(科學計數/浮點)
按11次Ad設置MODBUS地址

注意：詳細操作步驟請參閱隨貨《使用說明書》。

接口定義

背板DB9接口定義如下：

Pin 1RS485 D-
Pin 4接地 GNDA
Pin 5通道1模擬量輸出
Pin 6RS485 D+
Pin 9通道2模擬量輸出

產品型號定義

PRN160系列提供三種型號，滿足不同通道數與顯示需求：

型號描述顯示方式測量通道

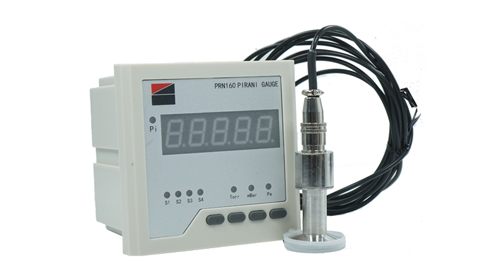

PRN160Y單行顯示單路皮拉尼真空計單行5位LED1路
PRN160S單行顯示雙路皮拉尼真空計單行5位LED2路

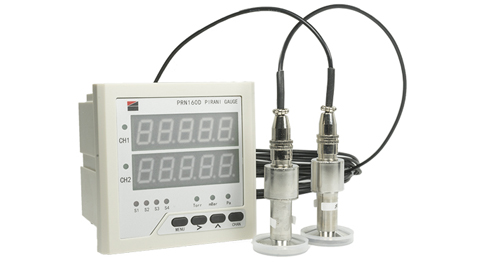

PRN160D雙行顯示雙路皮拉尼真空計雙行5位LED2路

選型建議

根據您的實際應用場景選擇合適型號：

  • 單一測點監控：建議選用PRN160Y，經濟實用。

  • 雙測點監控，空間有限：建議選用PRN160S，單行顯示節省面板空間。

  • 雙測點監控，需同時觀測：建議選用PRN160D，雙行顯示便于實時對比。

主要技術參數

測量范圍 0.1~1E+5Pa
顯示方式 LED
通訊接口 RS485
工作溫度 0~45℃
控制輸出 4路繼電器
測量精度 1.0E+4～1.0E+5 Pa : ±50% 1.0E-1～1.0E+4 Pa : ±20%
響應時間 < 100 ms
控制輸出 4路SPDT繼電器，3A/220VAC，響應<1s
模擬輸出 2路0～10VDC，對數對應壓強
通訊接口 RS-485，MODBUS-RTU協議
工作溫度 0℃ ～ +45℃
存儲溫度 -40℃ ～ +75℃
重量 約450g

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

典型應用領域

PRN160系列皮拉尼真空計適用于需要對低真空環境進行測量、監控或控制的多種工業與科研場景。

半導體制造

用于薄膜沉積、刻蝕、封裝等工藝腔室的真空度監控。

生物制藥

用于凍干機、無菌灌裝線、隔離器等設備的真空測量。

實驗室科研

用于真空干燥箱、手套箱、真空爐等實驗設備的壓力監測。

工業真空系統

用于真空包裝、真空浸漬、真空輸送等生產環節的過程控制。

醫療設備

用于中心吸引系統、消毒柜等醫療設備的真空壓力監控。

新能源電池

用于電池注液、干燥等生產工序的真空環境監測。
