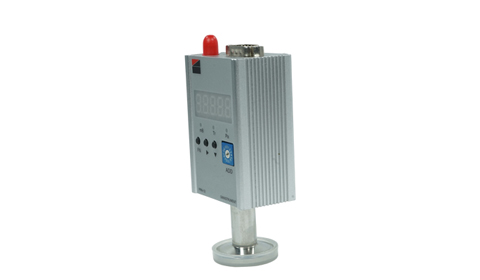

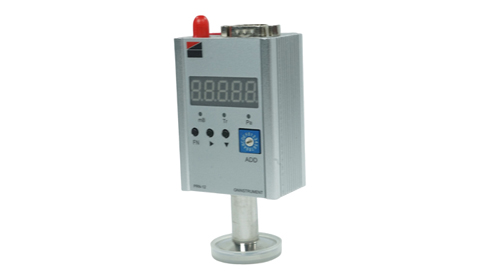

CX-PNR12 數顯真空計

CX-PRN12數顯皮拉尼真空計，5位LED高清晰顯示，測量范圍0.1~1E+5Pa，響應<100ms。支持雙控制點輸出、RS485 Modbus及無線通訊，適用于真空鍍膜、實驗室、自動化設備等中低真空測量與控制。了解參數詳情。

產品概述CX-PRN12 是一款集成功能型數顯皮拉尼真空計，適用于中低真空范圍的精確測量。該產品采用皮拉尼傳感器原理，具備高穩定性與快速響應特點，廣泛應用于真空鍍膜、半導體工藝、實...

測量范圍 0.1-1E+5Pa
反應時間 100 ms
功耗 最大2.0W
耐壓 1.5×10? Pa
工作溫度 0℃ ~ +45℃
產品描述
型號規格
技術參數
應用領域

產品概述

CX-PRN12 是一款集成功能型數顯皮拉尼真空計，適用于中低真空范圍的精確測量。該產品采用皮拉尼傳感器原理，具備高穩定性與快速響應特點，廣泛應用于真空鍍膜、半導體工藝、實驗室研究、真空干燥等領域。

核心功能

數字顯示

5位LED數字顯示，支持Pa、Torr、mBar三種單位切換。

雙控制點

兩個獨立可設置的控制開關，支持設定點輸出，適用于自動化控制。

多輸出接口

提供模擬電壓輸出（2.5~8.5V）、RS485 Modbus-RTU、無線通訊等多種輸出方式。

校準與設置

設備支持大氣校準與高真空校準，用戶可通過面板按鍵或軟件進行參數設定、單位切換、控制點調整等操作。設備內置16位地址撥碼，支持多機組網。

氣體適應性說明

本設備出廠時以干燥空氣/氮?dú)庑?zhǔn)。測量不同氣體時讀數可能存在差異，用戶可根據手冊提供的氣體校正曲線進行參考修正。

通訊與輸出方式

CX-PRN12 支持多種通訊與輸出接口，便于集成至各類自動化系統與監控平臺。

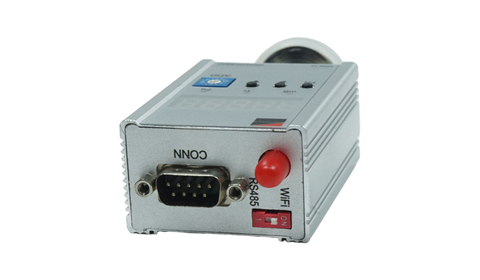

1. RS485 Modbus-RTU 通訊

支持標準Modbus-RTU協議，波特率9600bps，最多支持16個設備地址。寄存器地址涵蓋真空度數據（科學計數法/浮點格式）、控制點設定值等。

2. 模擬電壓輸出

提供+2.5V ~ +8.5V模擬電壓輸出，對應真空度對數線性變化，分辨率2.5mV，適用于PLC模擬量采集。

3. 控制點輸出

兩個獨立控制點，支持設定真空度閾值觸發開關信號，可用于繼電器控制、報警輸出等場合。

4. 軟件支持

提供GaugeReader3.0配套軟件，支持Windows系統，可實現真空度實時顯示、數據記錄、參數設置、校準等功能。

CX-PRN12 型號規格表

CX-PRN12 系列提供多種配置選項，可根據不同應用需求選擇法蘭接口、通訊方式和功能配置。

型號真空連接方式通訊接口控制輸出顯示方式供電范圍
CX-PRN12-KF16DN16 ISO-KFRS485
模擬電壓輸出		雙控制點
光耦輸出		5位LED+5~24VDC
CX-PRN12-CF35DN35 CF法蘭RS485
模擬電壓輸出		雙控制點
光耦輸出		5位LED+5~24VDC

注：以上為標準型號配置，如需其他法蘭接口（如KF25、CF50）或特殊定制功能，請聯系我們的技術工程師獲取定制方案。

探頭規格

CX-PRN12 采用 PG-12 系列皮拉尼探頭，提供不同材質選項以適應不同應用環境。

探頭型號燈絲材質法蘭接口耐烘烤溫度適用環境
PG-12-316L鎢絲KF16150℃常規工業應用
PG-12-304鎢絲KF16150℃食品、制藥
PG-12-METAL鎢絲金屬密封法蘭250℃高溫烘烤應用
PG-12-CERAMIC鎢絲KF16200℃腐蝕性環境

配件與選件

配件編號配件名稱功能描述適用型號
WGC150真空顯示控制器多通道真空顯示與監控單元全系列
DB9-PWR-24V24V電源適配器專用直流電源，帶DB9接口全系列
CABLE-RS485RS485通訊電纜2米屏蔽雙絞線，DB9接口全系列
KF16-CF35轉接法蘭KF16轉CF35過渡法蘭CX-PRN12-KF16

選型指南

選擇適合的CX-PRN12配置時，請參考以下選型建議：

應用場景推薦型號推薦探頭理由說明
實驗室真空系統CX-PRN12-KF16PG-12-316L標準KF接口，通用性強，適合實驗室多種設備
高溫真空烘箱CX-PRN12-CF35PG-12-METAL金屬密封法蘭耐高溫，探頭可承受250℃烘烤
腐蝕性氣體環境CX-PRN12-KF16PG-12-CERAMIC陶瓷封裝探頭耐腐蝕，適合特殊氣體測量

溫馨提示：如果您不確定如何選擇合適的型號配置，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、真空度范圍、氣體類型、安裝環境和系統集成需求等信息。

主要技術參數

測量范圍 0.1-1E+5Pa
反應時間 100 ms
功耗 最大2.0W
耐壓 1.5×10? Pa
工作溫度 0℃ ~ +45℃
精度 1×10?1~1×10? Pa：±15% 1×10?~1×10? Pa：±50%
重復性 1×10?1~1×103 Pa：±2% 1×103~1×10? Pa：±5%
工作濕度 5% ~ 85%（不結露）
供電 +5VDC ~ +24VDC / 0.5A（通過DB9接口）
防護等級 IP40（IEC529）
連接方式 默認DN16 ISO-KF法蘭（支持定制）
重量 300g（含KF16法蘭）

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

CX-PRN12 數顯皮拉尼真空計適用于多種需要中低真空測量與控制的工業與科研場合。

半導體制造

用于PVD/CVD設備、真空封裝、等離子清洗等工藝中的真空監測。

實驗室研究

適用于真空干燥、真空吸附、材料測試等實驗環境中的壓力測量。

真空鍍膜

用于光學鍍膜、裝飾鍍膜、功能鍍膜等設備的真空腔體壓力監控。

制藥與食品

適用于真空冷凍干燥、真空包裝、滅菌工藝中的壓力控制。

新能源電池

用于電池注液、真空封裝、干燥工序中的真空度監測。

工業自動化

集成至PLC系統，用于真空搬運、真空吸盤、真空成型等自動化設備。
