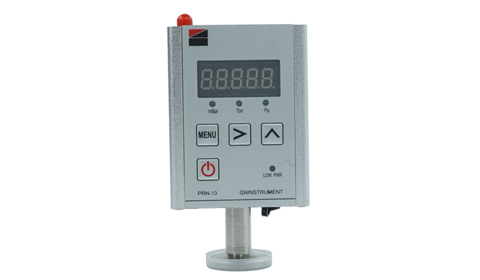

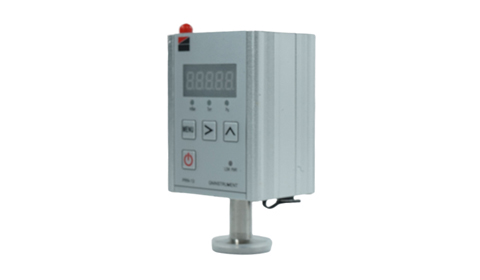

CX-PRN13 手持式真空計

CX-PRN13手持式皮拉尼真空計，內置鋰電池續航超40小時，支持無線數據傳輸與電腦軟件同步。測量范圍0.1~1E+5Pa，響應<100ms，重量僅480g，適用于真空泵檢測、野外作業、設備維護等移動測量場景。

產品概述CX-PRN13 手持式皮拉尼真空計是一款便攜式真空測量儀器，自帶高效鋰電池，一次充電可連續工作40小時以上。該設備支持無線數據傳輸，可與計算機通訊，適用于現場維修、野外作...

測量范圍 0.1~1E+5Pa
電池續航 >40小時
重量 480g
分辨率測量精度 1%
響應時間 <100ms
產品描述
型號規格
技術參數
應用領域

產品概述

CX-PRN13 手持式皮拉尼真空計是一款便攜式真空測量儀器，自帶高效鋰電池，一次充電可連續工作40小時以上。該設備支持無線數據傳輸，可與計算機通訊，適用于現場維修、野外作業等需要移動測量的場景。

無線數據傳輸

CX-PRN13支持無線傳輸，可與計算機實時交換數據。操作步驟如下：

  1. 下載并安裝USB/RS485驅動軟件；

  2. 下載并安裝真空計應用軟件VacGauge.exe；

  3. 將真空計無線功能設為使能狀態（A=1）；

  4. 打開軟件，選擇對應串口與地址，啟動數據同步。

軟件界面支持壓強單位選擇、氣體類型選擇、校準與控制點設置等功能，便于二次開發與系統集成。

按鍵操作說明

通過MENU鍵可進行多項設置：

操作顯示功能
按1次并保持ATP大氣校準
按2次并保持HUL零點校準
按3次并保持U選擇壓強單位（Pa、mBar、Torr）
按4次并保持A無線功能使能（1=開啟，0=關閉）
按5次并保持d顯示模式選擇（S=指數，n=小數）
按6次—循環菜單

電池充電指南

當面板“Low PWR”紅色LED閃爍時，表示電池電量低，需及時充電。

充電注意事項：

  • 請使用標配+8.2VDC/3A充電器；

  • 充電時設備與充電器應遠離易燃易爆物品；

  • 確保插座接地良好；

  • 充電指示燈紅色表示充電中，綠色表示充電完成；

  • 完全充電約需3小時，滿電后續航不低于35小時。

CX-PRN13 型號規格表

CX-PRN13 手持式皮拉尼真空計為標準型便攜測量設備，適用于多種現場真空檢測場景。以下為詳細規格參數：

型號測量范圍（Pa）精度（Pa）重復性（Pa）接口類型電池續航重量
CX-PRN131.0×10?1 ~ 1.0×10??±15%（10?1~10?? Pa）
±50%（10??~10?? Pa）		±2%（10?1~10?3 Pa）
±5%（10?3~10?? Pa）		DN16 ISO-KF（標準）
其他接口可選		>40小時480g

注：以上數據基于空氣或氮氣介質，實際測量可能因氣體種類、環境溫度等因素有所差異。如需其他接口或定制型號，請聯系我們。

可選配件與擴展功能

為滿足不同使用場景，CX-PRN13 提供以下可選配置：

配件類型型號/規格說明適用場景
探頭接口轉換器KF16→DN25 / KF16→NW25適用于不同管道接口的系統對接實驗室、設備集成
延長電纜5m / 10m 探頭線擴展測量距離，便于現場布線大型設備、分布式系統
專用充電套裝+8.4V/3A 快充適配器支持快速充電，附贈車載充電器野外作業、移動測量
無線數據模塊USB 接收器 + 軟件支持多臺設備組網、數據實時上傳遠程監控、數據采集系統

技術參數說明

測量范圍解釋

覆蓋從低真空到中高真空范圍，適用于大多數工業與科研場景。特殊量程可定制。

溫度補償

內置溫度傳感器，自動補償環境溫度變化對測量結果的影響，提升長期穩定性。

無線傳輸協議

支持標準 Modbus-RTU over RS485 協議，便于集成到 PLC、DCS 等控制系統。

溫馨提示：如需特殊氣體校準（如氫氣、氦氣等）、高溫版本或防爆認證型號，請?zhí)崆案嬷覀兊募夹g(shù)團隊，我們將為您提供定制化解決方案。

主要技術參數

測量范圍 0.1~1E+5Pa
電池續航 >40小時
重量 480g
分辨率測量精度 1%
響應時間 <100ms
測量精度 1.0×10?1~1.0×10?? Pa：±15% 1.0×10??~1.0×10?? Pa：±50%
測量重復性 1.0×10?1~1.0×10?3 Pa：±2% 1.0×10?3~1.0×10?? Pa：±5%
無線數據傳輸 內置天線，附帶USB收發模塊與應用軟件
探頭接口 DN16 ISO-KF（其他接口可選），最大承壓1.5×10? Pa
供電電源 內置鋰電池，附帶+8.4V/3A充電器

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

CX-PRN13 手持式皮拉尼真空計以其便攜性、長續航和無線數據傳輸功能，廣泛應用于以下領域：

現場設備維護

用于真空泵、真空爐、鍍膜機等設備的現場快速檢測與故障排查，提升維修效率。

野外科研測量

適用于地質勘探、大氣研究、環境監測等戶外真空或氣壓測量任務。

實驗室教學與科研

作為便攜式真空儀表，用于高校、研究所的實驗教學、課題研究和臨時測量。

工業過程監測

用于半導體、光伏、真空包裝等生產線的現場抽真空過程監測與質量控制。

設備安裝調試

在新設備安裝、系統集成或搬遷過程中，用于真空系統快速驗證與調試。

醫療設備維護

適用于醫用滅菌柜、真空吸引器、呼吸機等醫療設備的真空系統檢測。

新能源電池制造

用于鋰電池注液、干燥、封裝等工序中的真空度現場監測與記錄。

航空航天檢測

適用于飛行器地面測試、艙壓模擬、燃料系統真空密封性檢測等場景。

典型使用場景示例

真空泵性能檢測

在設備停機或維修后，使用CX-PRN13快速檢測真空泵的極限真空度與抽氣速率。

系統泄漏定位

配合氦質譜儀或自身響應特性，用于真空系統泄漏點的快速定位與定性分析。

數據采集與記錄

通過無線連接電腦，實時記錄真空變化曲線，用于工藝優化或故障分析報告。

適用提醒：本產品適用于非腐蝕性氣體環境（如空氣、氮氣、氬氣等）。如測量腐蝕性、可燃性或特殊氣體，請?zhí)崆白稍兗夹g(shù)支持，選用相應配置。
