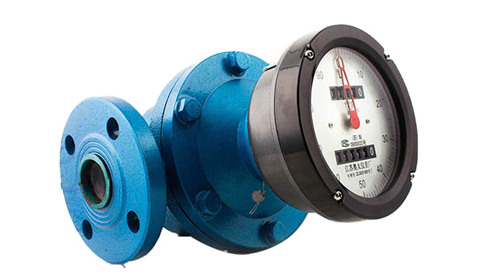

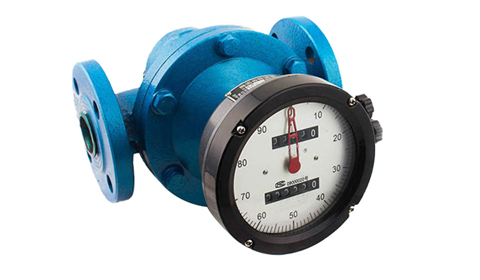

橢圓齒輪流量計，基于容積式測量原理，精度高，特別適合高粘度介質的流量測量。橢圓齒輪設計運行平穩，適用于燃油、潤滑油、化工原料等計量。

產品概述橢圓齒輪流量計是容積式流量計中的主要類型，用于計量在一定壓力下封閉管道中滿管流的流體流量。該流量計具有精確度高、可靠性好、壽命長、量程范圍大、壓力損失小、粘度適應強等優點，...

測量精度 ±0.5%
公稱壓力 1.6MPa
連接方式 法蘭連接
液體粘度 0.6-200 mPa·s
測量原理 容積式測量（橢圓齒輪）
產品描述
型號規格
技術參數
應用領域

產品概述

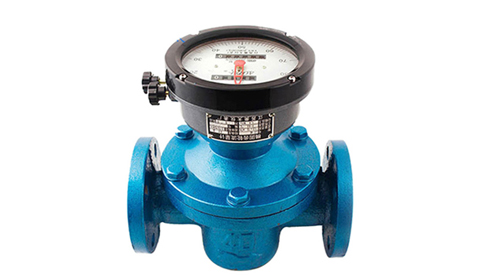

橢圓齒輪流量計是容積式流量計中的主要類型，用于計量在一定壓力下封閉管道中滿管流的流體流量。該流量計具有精確度高、可靠性好、壽命長、量程范圍大、壓力損失小、粘度適應強等優點，測量基本上不受溫度、壓力變化的影響，且安裝方便。

產品特點

高精度測量

基本誤差限±0.5%，確保流量測量準確可靠

可靠性好

結構堅固，使用壽命長，運行穩定可靠

量程范圍大

多種型號可選，覆蓋0.04-120m?/h流量范圍

粘度適應強

適用于0.6-200mPa·s粘度范圍的液體測量

溫度影響小

測量基本不受溫度、壓力變化的影響

安裝方便

結構設計合理，安裝維護簡便

工作原理

橢圓齒輪流量計是基于容積式測量原理工作的。流量計內部裝有一對特殊齒形的橢圓齒輪，在流體壓力的作用下交替相互驅動旋轉。齒輪每旋轉一周，就會排出一定體積的流體，通過計量齒輪的旋轉次數，即可精確計算出流過的流體總量。

主要應用

主要用于測量石油制品的累積流量，也可用于其他化工溶液（腐蝕性介質除外）的計量。該流量計系直讀累積式流體流量計，由裝有一對橢圓齒輪轉子的計量室、密封聯軸器（小口徑流量計采用靈敏度高的磁性聯軸器）和計數機構組成。

安裝指導

正確的安裝是確保流量計準確測量和長期穩定運行的關鍵。請遵循以下安裝指導：

1
安裝位置選擇

應安裝在便于讀數、維護和檢修的位置，避免強烈振動和電磁干擾。

2
管道準備

安裝前應徹底清洗管道，去除焊渣、鐵銹等雜質，建議在流量計前安裝過濾器。

3
安裝方向

應注意必須水平安裝，即表盤與地面垂直，確保橢圓齒輪正常運轉。

4
液體流向

流量計殼體上箭頭指向應與被安裝管道的液體流動方向一致。

DTO系列型號規格表

DTO系列提供多種型號，覆蓋從10mm到150mm的公稱通徑，滿足不同流量范圍的測量需求。以下是詳細的型號規格表：

型號公稱通徑石油產品流量范圍(m3/h)化學液體流量范圍(m3/h)
DTO-10100.04-0.40.1-0.4
DTO-15150.15-1.50.3-1.5
DTO-20200.3-30.6-3
DTO-25250.6-61.2-6
DTO-40401.5-152.4-12
DTO-50502.4-243.8-19
DTO-80806-6010-50
DTO-10010010-10016-80
DTO-15015012-12020-180

注：石油產品流量范圍根據粘度不同有所差異（0.6-2 mPa·s、2-8 mPa·s、8-200 mPa·s），化學液體適用于0.6-200 mPa·s粘度范圍。以上流量范圍為標準條件下的參考值，實際使用中可能因介質粘度、溫度和壓力等因素有所變化。

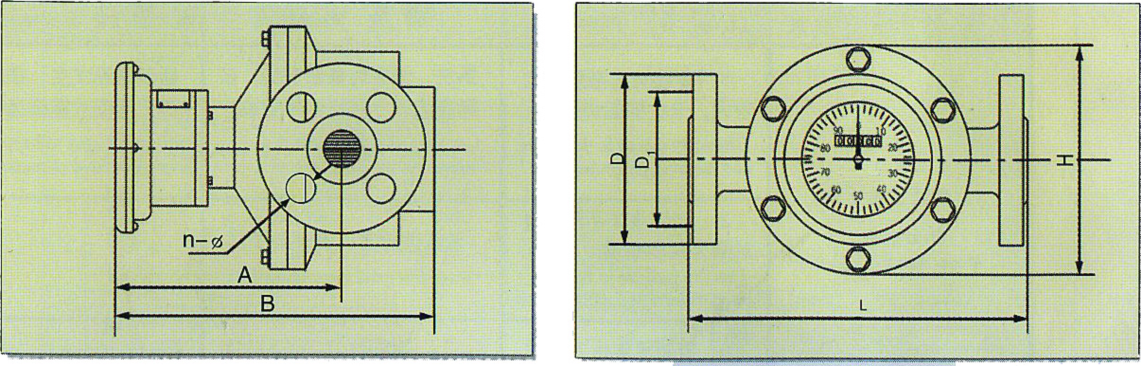

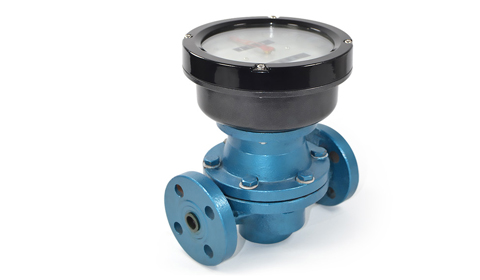

外形尺寸


DTO系列橢圓齒輪流量計提供鑄鐵、不銹鋼和鑄鋼三種材質，滿足不同工況需求。

鑄鐵、不銹鋼材質尺寸表（單位：mm）

型號公稱通徑總長L總寬H總高B中心高A法蘭D
DTO-151518012420515895
DTO-2020180124225168105
DTO-2525245184240171115
DTO-4040250184270187145
DTO-5050340255305210160
DTO-8080420310390260195
DTO-100100440330440280215
DTO-150150450360470290285

鑄鋼材質尺寸表（單位：mm）

型號公稱通徑總長L總寬H總高B中心高A法蘭D
DTO-1515200138220160105
DTO-2020250164232180125
DTO-2525300202252185135
DTO-4040300202293208165
DTO-5050384262394312175
DTO-8080450337452332210
DTO-100100555442478370250
DTO-150150540510557347300

注：鑄鋼流量計用于高壓（6.4MPa）、低腐蝕介質的計量。

選型指南

選擇適合的DTO系列流量計型號時，請考慮以下因素：

應用場景推薦型號理由
小型油品計量DTO-10, DTO-15小流量范圍，適合小型系統
一般工業應用DTO-20, DTO-25, DTO-40中等流量，適用范圍廣
大型油品儲運DTO-50, DTO-80大流量，適合油庫、加油站
化工流程計量DTO-100, DTO-150大流量范圍，適合連續生產
高壓工況鑄鋼材質系列耐高壓，適用于6.4MPa工況

溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍和精度要求等信息。

主要技術參數

測量精度 ±0.5%
公稱壓力 1.6MPa
連接方式 法蘭連接
液體粘度 0.6-200 mPa·s
測量原理 容積式測量（橢圓齒輪）
主要材質 鑄鐵、不銹鋼、鑄鋼
工作溫度 -10℃~+100℃、-30℃~+160℃
顯示方式 機械計數器（直讀累積式）
防護等級 IP65（可根據需求定制）

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

橢圓齒輪流量計廣泛應用于各種工業領域，特別適合石油制品和化工溶液的流量計量。

石油化工

用于原油、柴油、汽油、潤滑油等石油制品的精確計量

化工行業

用于各種化工溶液、溶劑、添加劑等非腐蝕性化學品的流量測量

儲運系統

用于油庫、加油站、化工廠儲罐的進出料計量和貿易結算

潤滑系統

用于機械設備集中潤滑系統的油脂流量監測和控制

油品配送

用于油罐車、加油機等油品配送設備的流量計量

過程控制

用于化工生產過程中的配料、混合和批量控制
