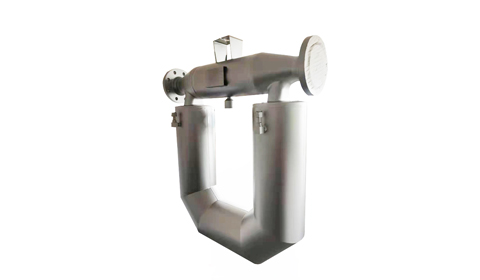

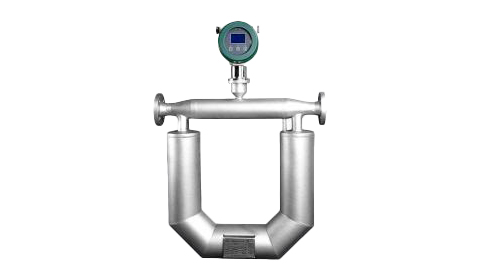

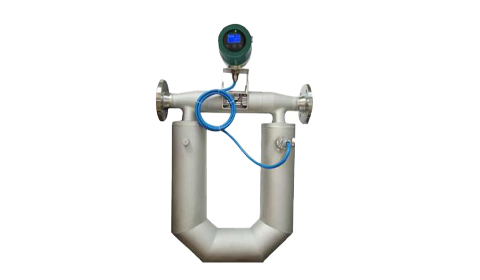

U型科里奧利質量流量計

U型科里奧利質量流量計，測量范圍0-1000t/h，精度0.1-0.5%，口徑DN10-200。適用于能源化工、食品飲料等行業的大流量、高精度計量需求。

產品概述U型科里奧利質量流量計是根據科里奧利力原理開發的一種流量測量?jī)x表，可直接測量封閉管道內流體的質量流量和介質的密度。流量計由流量測量傳感器和信號轉換器兩部分組成。工作原理當一...

口徑 DN10~200
流量范圍 0~1000t/h
流量精度 0.1~0.5%
密度精度 ±0.002g/cm3
溫度精度 ±1℃
產品描述
型號規格
技術參數
應用領域

產品概述

U型科里奧利質量流量計是根據科里奧利力原理開發的一種流量測量?jī)x表，可直接測量封閉管道內流體的質量流量和介質的密度。流量計由流量測量傳感器和信號轉換器兩部分組成。

工作原理

當一個位于旋轉運動的管子內的質點做朝向旋轉中心或離向旋轉中心的運動時，將產生一慣性力，即科里奧利力。實際的流量傳感器并非實現旋轉運動，而代之以管道振動。

一個管道的兩端被固定，在兩個固定點的中間位置給管道施加振動力，使其以固定點為軸以其自然頻率振動。當管道內沒有流體流動時，管道只受外加振動力作用，管道兩個半段振動方向相同，沒有相位差。當有流體流動時受管道內流動的介質質點科氏力的影響，管道的兩個半段以相反的方向發生扭動，產生相位差，這一相位差同質量流量成正比。傳感器的設計就是把科氏力的測量轉為對振動管兩側相位時差的測量。

主要特點

直接測量質量流量

能夠直接測量流體的質量流量，對能源的計量和化學反應等生產過程檢測控制具有重要意義。

測量準確度高

測量準確度可保證在0.1%～0.5%，滿足高精度計量需求。

可測比大

一般保證基本準確度的可測比為10:1或20:1，適應不同流量范圍。

應用范圍廣

除正常的流體測量外還可測量一般流體測量?jī)x表較難測量的工業介質，如高粘度流體、各種漿液、懸浮液等。

多參數測量

可在線測量被測介質的密度、溫度等參數，并以此派生測量溶液中溶質的濃度。

安裝簡便

安裝要求不高，對上下游管段沒有什么要求，運行可靠、維修率低。

安裝要求

正確的安裝是確保流量計準確測量和長期穩定運行的關鍵。請遵循以下安裝指導：

1
流向一致

質量流量計傳感器安裝應使傳感器流向標識與流體流向一致。

2
避免振動

科氏質量流量計是根據測量管振動原理測量的流量?jī)x表，因此傳感器安裝時應考慮相關管路做堅固的支撐，避免儀表及相關管路產生震動。

3
安裝方向

流量傳感器的安裝基本原則是必須保證傳感器內的振管在垂直狀態下工作。測量液體介質時振管應朝下垂直安裝，以避免氣體積存在振管內。

4
固定支架

傳感器安裝時傳感器兩端應用支架固定，固定支架應安裝在穩定無振動的界面。

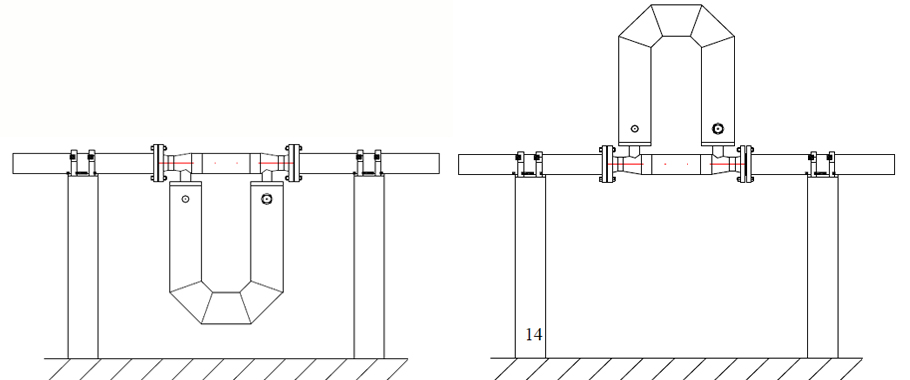

安裝示意圖

液體介質測量時傳感器水平安裝示意圖：


零點調整

流量計初始安裝時可能產生安裝應力，此應力可能使流量計零點發生變化，使測量產生誤差。因此流量計初始安裝后必須檢查流量計零點。若零點發生變化應進行零點校正操作。

零點校正準備工作包括：流量計預熱運行，用被測介質濕潤傳感器使其溫度接近正常工作溫度；然后停止介質流動（關閉流量計兩側閥門），確保傳感器處在滿管狀態；等待3~5分鐘，確保流體完全停止流動狀態；采取措施保證管路及傳感器處在靜止?fàn)顟B(tài)，防止管路振動等影響正確的調零過程。

U型傳感器規格及技術參數

U型結構質量流量計傳感器適用于DN10至DN200的通徑范圍。

通徑 (DN) mm流量范圍 kg/h零點穩定性 kg/h
2060～60000.9
2596～96001.44
32180～180002.7
40300～300004.5
50480～480007.2
801200～12000018
1001920～19200030
1504200～42000060
2007200～720000100

注：流量范圍給出了兩個參數，中間參數為標準流量范圍，一般出廠檢驗按此量程進行檢驗，同時也建議用戶在此量程范圍內選用儀表；后一個參數為保證傳感器穩定工作的上限流量范圍。

流量測量精度

流量計精度測量誤差重復性
0.1%±0.1% ±（零點穩定性/測量值）%1/2測量誤差%
0.15%±0.15% ±（零點穩定性/測量值）%1/2測量誤差%
0.2%±0.2% ±（零點穩定性/測量值）%1/2測量誤差%

主要技術參數

測量精度0.1%～0.5%（根據型號不同）
密度測量范圍0.3～3.000g/cm3
密度測量精度±0.002g/cm3
溫度測量范圍-200～350℃
溫度測量精度±1℃
被測介質工作溫度標準型：-50～200℃
高溫型：-50～350℃
低溫型：-200～100℃
適用環境溫度-40℃～60℃
材質測量管316L，外殼304
工作壓力0～4.0MPa
防爆標志Exd[ia] II CT6Gb

主要技術參數

口徑 DN10~200
流量范圍 0~1000t/h
流量精度 0.1~0.5%
密度精度 ±0.002g/cm3
溫度精度 ±1℃
工作溫度 標準型：-50～200℃ 高溫型：-50～300℃ 低溫型：-200～100℃
環境溫度 -40℃～60℃
材質 測量管316L，外殼304
工作壓力 0～4.0MPa(高壓定制咨詢工程師）
防爆標志 Exd[ia] II CT6Gb

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

U型科里奧利質量流量計的特點確定了其可以在下述領域中得到廣泛的應用：

流體能源計量

石油、化工原料及產品的裝車（裝船）、卸車（卸船）的計量及包裝計量

生產過程控制

石油、化工、食品、醫藥行業生產過程對物料的精準計量、控制

高粘度物料計量

高粘度物料的在線計量，例如瀝青、重油、油脂的計量

懸浮物物料計量

有懸浮物及固體顆粒物物料的計量，例如水泥漿、石灰漿的計量

易凝固物料計量

易凝固物料的保溫計量，例如瀝青等易凝固物料的計量實現保溫狀態工作

中高壓氣體計量

中高壓氣體的精確計量，例如CNG石油天然氣的計量

微小流量測量

微小流量測量，例如精細化工及醫藥行業微小流量的測量

密度及濃度測量

在線測量介質的密度，并以此派生出測量溶液的溶質所含的濃度
