產品特點
磁力驅動設計
采用磁力耦合傳動技術，有助于減少介質泄漏風險
小流量精密輸送
排量范圍0.07~0.6ml/r，適用于微量液體輸送和精確計量
控制精度較高
支持精細的流量調節，有助于實現微量液體的精確控制
材質選擇多樣
提供不銹鋼、PPS、哈氏合金、DLC涂層等多種材質選擇
產品描述
型號規格
技術參數
應用領域
產品概述

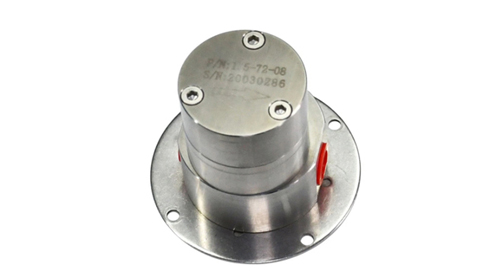

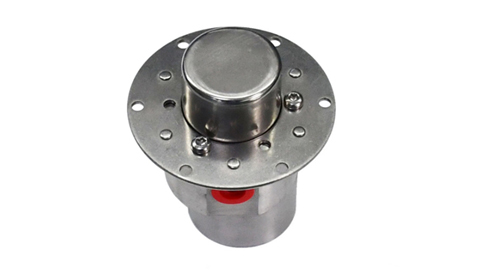

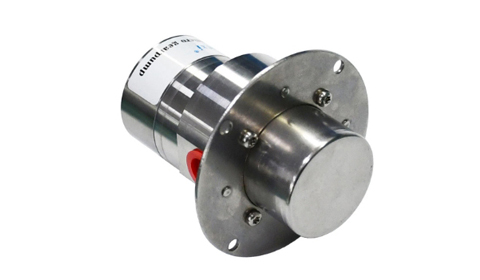

小流量磁力驅動齒輪泵采用磁力耦合傳動技術，實現了動力傳遞的無接觸設計，適用于輸送需要精確控制的微量液體。該系列產品流量小、控制精度相對較高，可廣泛應用于實驗室研究、微量添加、精密灌裝、醫藥配液等領域，是微量液體輸送場景的一種選擇。
產品特點
微量輸送
排量范圍0.07~0.6ml/r，適用于微量液體的精確輸送和計量
控制相對精確
支持精細的流量調節，有助于實現微量液體的控制要求
密封性較好
磁力驅動無軸封設計，有助于減少微量介質的泄漏風險
工作原理
該泵采用磁力耦合傳動原理，電機驅動外磁鋼旋轉，通過磁場作用帶動隔離罩內的內磁鋼同步旋轉，內磁鋼與齒輪軸相連，從而驅動齒輪旋轉完成介質輸送。內外磁鋼之間由隔離罩完全密封，實現動力的無接觸傳遞。小流量型號在結構設計上注重精密性，有助于實現微量液體的穩定輸送。
安裝與使用注意事項
注意：小流量泵對安裝和使用環境要求相對較高，請注意以下事項
1
安裝環境
應安裝在潔凈、平穩的環境中，避免振動和污染影響泵的精度
2
管路清潔
安裝前需徹底清潔管路，建議使用高精度過濾器（200目以上）
3
排氣處理
微量輸送時需充分排氣，避免氣泡影響流量精度
4
運行調試
首次運行需進行精細調試，確保流量滿足使用要求
使用限制與注意事項
為確保小流量泵的正常運行和精度，請注意以下限制：
| 限制項目 | 說明 | 建議措施 |
|---|---|---|
| 介質顆粒 | 不能傳輸帶有硬質顆粒的流體 | 必須安裝高精度過濾器（建議200目以上） |
| 粘度范圍 | 適用粘度0.2~1500cps | 高粘度介質需特殊選型 |
| 最小流量 | 低于最小推薦流量可能影響精度 | 確保使用流量在推薦范圍內 |
| 工作壓力 | 不得超過最大工作壓力 | 根據型號選擇合適壓力等級 |
小流量磁力齒輪泵型號規格表
提供多種排量、材質和配置的小流量磁力驅動齒輪泵，適用于微量輸送和精確控制需求。
| 型號 | 排量(ml/r) | 齒輪材質 | 泵體材質 | 工作溫度 | 工作壓力(MPa) | 進出口尺寸 | 電機功率 | 供電 |
|---|---|---|---|---|---|---|---|---|
| 不銹鋼防腐系列 (CX-S) 小流量 | ||||||||
| CX-S-0.07-57 | 0.07 | PEEK | 不銹鋼316 | -40°C~+70°C | 0.1 | G1/8 | 50W | 24V |
| CX-S-0.15-57 | 0.15 | PEEK | 不銹鋼316 | -40°C~+70°C | 0.6 | G1/8 | 40W | 24V |
| CX-S-0.3-57 | 0.3 | PEEK | 不銹鋼304 | -40°C~+70°C | 0.6 | G1/8 | 50W | 24V |
| CX-S-0.6-57 | 0.6 | PEEK | 不銹鋼316 | -40°C~+70°C | 0.6 | G1/8 | 80W | 24V |
| PPS耐強堿系列 (CX-P) 小流量 | ||||||||
| CX-P-0.15-57 | 0.15 | PEEK | PPS | -40°C~+70°C | 0.6 | G1/8 | - | - |
| CX-P-0.3-57 | 0.3 | PEEK | PPS | -40°C~+70°C | 0.6 | G1/8 | - | - |
| CX-P-0.6-72 | 0.6 | PEEK | PPS | -40°C~+70°C | 0.6 | G1/8 | 80W | 24V/220V |
| 哈氏合金耐強堿系列 (CX-M) 小流量 | ||||||||
| CX-M-0.07-57 | 0.07 | PEEK/PPS | 哈氏合金 | -40°C~+110°C | 0.6 | - | 50W | 24V |
| CX-M-0.15-57 | 0.15 | PEEK/PPS | 哈氏合金 | -40°C~+110°C | 0.6 | - | 50W | 24V |
| CX-M-0.3-57 | 0.3 | PPS/PPEK | 哈氏合金 | -40°C~+70°C | 0.6 | - | 80W | 24V/220V |
| CX-M-0.6-57 | 0.6 | PPS/PEEK | 哈氏合金 | -40°C~+110°C | 0.6 | - | 80W | 24V/220V |
| 耐磨系列 (CX-W) 小流量 | ||||||||
| CX-W-0.15-57 | 0.15 | 鎢鋼 | DLC涂層 | -40°C~+110°C | 0.6 | G1/8 | 50W | 24V |
| CX-W-0.3-57 | 0.3 | 鎢鋼 | DLC涂層 | -40°C~+110°C | 0.6 | G1/8 | 50W | 24V/220V |
| CX-W-0.6-57 | 0.6 | 鎢鋼 | DLC涂層 | -40°C~+110°C | 0.6 | G1/8 | 80W | 24V/220V |
注：
以上為標準型號規格表，實際產品配置可根據需求調整（如電機功率、供電方式等）
工作壓力數據為標準條件下的參考值，實際使用壓力需考慮介質粘度、溫度和工作條件等因素
電機功率可根據介質粘度進行推薦，具體請咨詢技術支持
表格中"-"表示可選配置，需根據具體應用確定
CX-S-0.07-57型號工作壓力較低，適用于無壓力或微壓輸送場景
材質系列說明
根據不同介質特性，可選擇以下材質組合：
| 材質系列 | 泵體材質 | 齒輪材質 | 特性 | 適用介質 | 工作溫度 |
|---|---|---|---|---|---|
| CX-S系列 | 不銹鋼304/316 | PEEK | 耐一般腐蝕，經濟性較好 | 水、油、一般化學液體 | -40°C~+70°C |
| CX-P系列 | PPS（聚苯硫醚） | PEEK/PPS | 耐高溫、耐強堿、耐化學腐蝕 | 強堿液、腐蝕性化學品 | -40°C~+70°C |
| CX-M系列 | 哈氏合金 | PEEK/PPS/PPEK | 耐強酸強堿，適用于腐蝕性環境 | 高濃度酸、堿、腐蝕性介質 | -40°C~+110°C |
| CX-W系列 | DLC涂層（類金剛石） | 鎢鋼 | 硬度較高，耐磨性較好 | 含顆粒的研磨介質、顏料、墨水 | -40°C~+110°C |
選型指南
根據應用場景和介質特性，可參考以下建議進行選型：
| 應用場景 | 推薦型號系列 | 理由 | 典型型號 |
|---|---|---|---|
| 實驗室微量計量 | CX-S系列 | 經濟實用，適用于大多數實驗室試劑添加 | CX-S-0.07-57、CX-S-0.15-57 |
| 微量灌裝系統 | CX-S系列 | 控制相對精確，適合微量液體的灌裝 | CX-S-0.3-57、CX-S-0.6-57 |
| 強堿液體微量輸送 | CX-P系列 | PPS材質耐強堿性能較好 | CX-P-0.15-57、CX-P-0.6-72 |
| 腐蝕性介質微量輸送 | CX-M系列 | 哈氏合金材質耐腐蝕性較強 | CX-M-0.15-57、CX-M-0.6-57 |
| 含顆粒介質微量輸送 | CX-W系列 | 鎢鋼齒輪耐磨性較好 | CX-W-0.15-57、CX-W-0.6-57 |
| 醫藥微量配液 | CX-S/CX-M系列 | 材質安全性相對較高，適合醫藥應用 | CX-S-0.15-57、CX-M-0.15-57 |
溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍、工作壓力、溫度等信息。
主要技術參數
| 排量范圍 | 0.07~0.6ml |
|---|---|
| 工作壓力 | 0.8MPa |
| 適用粘度 | 0.2~1500cps |
| 驅動方式 | 磁力驅動 |
| 環境溫度 | -20℃ ~ 60℃ |
| 介質溫度 | -40℃ ~ 110℃（視材質而定） |
| 電機類型 | 直流無刷電機（多數型號） |
| 電源電壓 | DC24V（多數型號），部分支持AC220V |
| 防護等級 | IP44（電機部分） |
| 接液材質 | 316不銹鋼、PPS、哈氏合金、DLC涂層等 |
| 密封材質 | PTFE等（根據介質可選） |
| 進出口尺寸 | G1/8（多數小流量型號） |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
應用領域
小流量磁力齒輪泵因其微量輸送、控制相對精確等特點，在以下領域有較多應用：
實驗室研究
用于化學試劑、生物試劑的微量添加和精確計量
醫藥配液
適用于醫藥生產中的微量原料添加和配液系統
微量灌裝
用于化妝品、試劑等微量液體的灌裝和分裝
分析儀器
作為分析儀器、檢測設備的流體輸送和控制系統
半導體制造
用于半導體生產中的化學品微量添加和輸送
化工過程控制
用于化工生產中的催化劑、添加劑微量添加
新能源電池
用于鋰電池電解液、燃料電池催化劑的微量添加
自動化設備
作為自動化設備、機器人系統的微量流體控制單元
