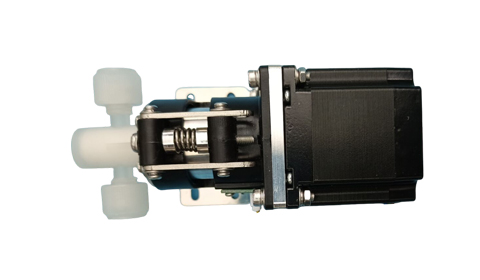

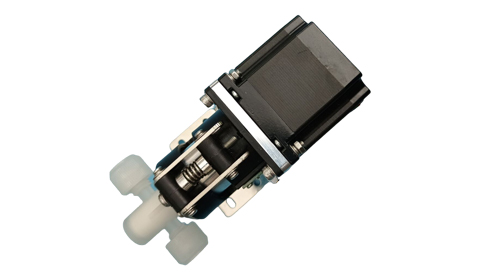

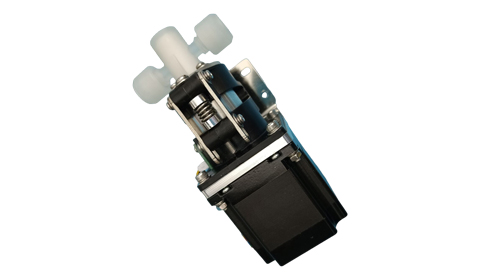

PP材質陶瓷無閥柱塞泵

PP材質陶瓷無閥柱塞泵，殼體采用PP材料，內部高精密陶瓷柱塞，無閥結構有效減少堵塞風險。重復精度0.5%，額定壓力0.2MPa，適用于化工、環保等領域。

產品概述PP材質陶瓷無閥柱塞泵采用高精密陶瓷柱塞與PP外殼組合，無閥設計有效減少堵塞風險，適用于一般液體、油類、水劑等不結晶不凝固液體的精密計量與輸送。該泵具有結構簡單、快速拆裝、...

重復精度 ≤0.5%
殼體材質 PP
額定壓力 ≤0.2MPa
流體溫度 ≤100℃
流量范圍 2.5-200mL/min
產品描述
型號規格
技術參數
應用領域

產品概述

PP材質陶瓷無閥柱塞泵采用高精密陶瓷柱塞與PP外殼組合，無閥設計有效減少堵塞風險，適用于一般液體、油類、水劑等不結晶不凝固液體的精密計量與輸送。該泵具有結構簡單、快速拆裝、維護方便等特點。

產品特點

無閥防堵

獨特?zé)o閥結構，減少因閥門引起的堵塞與故障。

精密計量

重復精度≤0.5%，滿足微小流量精密計量需求。

快速拆裝

結構簡單，支持快速拆卸與組裝，便于清潔與維護。

耐溫性好

流體溫度可達100℃，適應較多工況環境。

材質兼容

PP殼體與陶瓷柱塞，對一般液體、油類及水劑有良好兼容性。

多種驅動可選

可選配步進電機、伺服電機或無刷電機，適應不同控制需求。

工作原理

該泵通過柱塞的旋轉與往復運動，配合泵腔容積的變化實現液體的吸入與吐出。無閥設計避免了傳統單向閥的開關誤差與堵塞風險，依靠柱塞流道與泵腔口的精密配合實現單向流動，提升了計量精度與可靠性。

安裝與調試注意事項

1
管路連接

確保進出液管道連接牢固，避免泄漏。建議在進口加裝過濾器。

2
電氣接線

按接線圖正確連接電機與電源，確認電壓與功率匹配。

3
排氣與試運行

首次使用前運行泵以排空管路空氣，并進行短時間試運行。

4
流量校準

可根據實際需要，通過調節旋鈕進行每轉流量微調（部分型號支持）。

注意： 嚴禁使用自來水或含鈣離子液體進行測試，以免造成堵塞或損壞。嚴禁泵體長時間無液體空轉。

常見問題處理

現象可能原因處理建議
流量不穩定管路有氣泡或進口堵塞排空管路空氣，檢查并清潔進口過濾器
泵不排液進口管路漏氣或電機未運行檢查管路密封性，確認電機供電與信號
異常噪音柱塞干磨或異物進入泵腔立即停機，檢查潤滑與泵腔清潔度
精度下降柱塞磨損或調節機構松動檢查柱塞狀態，重新鎖緊調節螺絲并校準

PP材質陶瓷柱塞泵型號選型表

以下為部分PP材質陶瓷柱塞泵型號，可根據流量、驅動方式及接口需求選擇。

型號排量 (μL/rev)流量范圍 (mL/min)柱塞直徑 (mm)驅動電機調速方式卡套外螺紋
CX-CP-P-50-57-BJ-F-650256步進電機固定6mm
CX-CP-P-80-57-BJ-F-680406步進電機固定6mm
CX-CP-P-100-57-BJ-F-6100506步進電機固定6mm
CX-CP-P-120-57-BJ-F-8120608步進電機固定6mm
CX-CP-P-150-57-BJ-F-8150758步進電機固定6mm
CX-CP-P-200-57-BJ-F-82001008步進電機固定6mm
CX-CP-P-50-57-SF-F-650506伺服電機固定6mm
CX-CP-P-80-57-SF-F-680806伺服電機固定6mm

注： 以上為部分常用型號，支持定制其他排量、電機類型及接口規格。具體選型請?zhí)峁┙橘|(zhì)屬性、流量范圍、壓力、溫度等參數。

選型指南

選擇合適型號時，請確認以下信息：

考慮因素說明
介質屬性是否為一般液體、油類、水劑等不結晶不凝固液體
流量需求根據每分鐘或每轉所需流量選擇對應排量型號
驅動方式步進電機（經濟穩定）、伺服電機（高精度控制）、無刷電機（高速應用）
接口尺寸根據管路外徑選擇對應卡套螺紋（常見為4mm、6mm、8mm等）
調節需求是否需要每轉流量可調（A型）或固定（F型）
工作環境溫度、壓力是否在泵的額定范圍內（溫度≤100℃，壓力≤0.2MPa）

主要技術參數

重復精度 ≤0.5%
殼體材質 PP
額定壓力 ≤0.2MPa
流體溫度 ≤100℃
流量范圍 2.5-200mL/min
柱塞材質 高精密陶瓷
排量范圍 5-200 μL/rev（可選）
額定工作轉速 0~500 r/min（步進電機） / 0~1000 r/min（伺服/無刷電機）
驅動電機類型 相步進電機、伺服電機、無刷電機可選
供電電壓 DC24V
輸入功率 50W（步進/伺服） / 150W（無刷電機）
連接方式 卡套外螺紋（4mm、6mm、8mm等可選
調速方式 每轉流量固定（F）或可調（A，部分型號

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

PP材質陶瓷無閥柱塞泵因其耐腐蝕、精度較高、結構簡單等特點，廣泛應用于以下行業：

生物醫藥

藥液、口服液、培養液等試劑的精密添加與分裝。

能源電池

電解液、試劑的定量注入與灌裝。

化工實驗室

一般化學試劑、油類的計量輸送與滴定。

一般工業

潤滑油、膠水、添加劑等液體的定量供給。

食品飲料

醬料、食用油、飲料等食品級液體的灌裝與添加。

自動化設備

集成于點膠機、灌裝機、試驗裝置等自動化系統中。

水處理與加藥

緩蝕劑、消毒劑等水處理藥劑的精密投加。

OEM配套

可為各類設備制造商提供定制化泵體與系統集成。
