產品特點
雙工作模式
支持定量模式與輸送模式，適應不同工況需求。
伺服電機驅動
采用伺服電機，轉速0~3000轉/分鐘，控制精度較高。
耐腐蝕材質
泵體采用316L不銹鋼，密封可選PTFE/FFKM，適用于多種介質。
緊湊結構
機殼為304不銹鋼，結構緊湊，便于移動與安裝。
產品描述
型號規格
技術參數
應用領域
產品概述

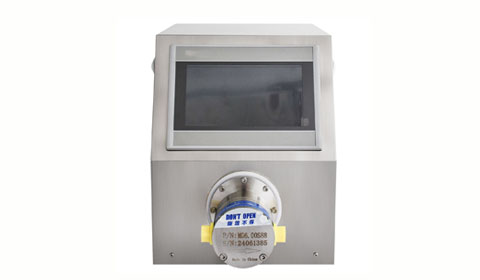

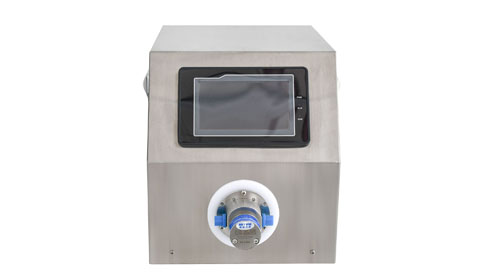

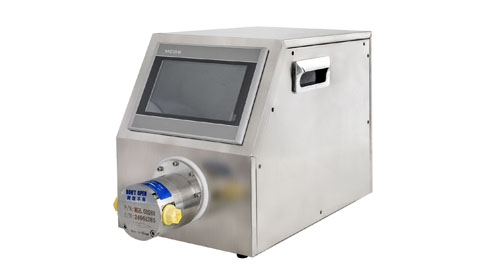

磁力齒輪泵定量控制系統是一款集精密齒輪泵與伺服電機驅動于一體的定量輸送設備。該系統具備定量與輸送兩種工作模式，適用于溶劑、弱酸、弱堿等多種介體的精確計量與連續輸送，操作界面直觀，控制精準。
工作原理
系統通過伺服電機驅動齒輪泵工作，根據設定的排量、轉速、圈數或時間參數，實現液體的精確定量輸出或連續輸送。采用磁力傳動，避免泄漏，適用于對密封性要求較高的場合。
操作說明
系統開機后可通過觸摸屏選擇中文或英文界面，主頁面提供“系統設置”、“定量模式”、“輸送模式”等功能入口。
1
定量模式
設定圈數、轉速、間隔時間及數量，實現自動定量灌裝。圈數根據理論容積與排量計算，可微調。
2
輸送模式
設定轉速與運行時間，實現連續輸送。界面實時顯示當前轉速與已工作時間。
3
系統設置
可查看與設定額定排量、額定轉速等系統參數，確保與實際泵與電機匹配。
型號規格表
磁力齒輪泵定量控制系統提供多種排量規格，滿足不同流量需求。以下是標準型號的技術參數：
| 排量 (ml/rev) | 密封材質 | 泵體材質 | 工作溫度 | 系統壓力 | 適用介質 |
|---|---|---|---|---|---|
| 0.07 | PTFE/FFKM | 316L不銹鋼 | -30℃~70℃ (可定制70℃~200℃) | 12Bar | 絕大多數溶劑、弱酸、弱堿 |
| 0.15 | PTFE/FFKM | 316L不銹鋼 | -30℃~70℃ (可定制70℃~200℃) | 12Bar | |
| 0.30 | PTFE/FFKM | 316L不銹鋼 | -30℃~70℃ (可定制70℃~200℃) | 12Bar | |
| 0.60 | PTFE/FFKM | 316L不銹鋼 | -30℃~70℃ (可定制70℃~200℃) | 12Bar | |
| 0.90 | PTFE/FFKM | 316L不銹鋼 | -30℃~70℃ (可定制70℃~200℃) | 12Bar | |
| 1.50 | PTFE/FFKM | 316L不銹鋼 | -30℃~70℃ (可定制70℃~200℃) | 12Bar | |
| 3.20 | PTFE/FFKM | 316L不銹鋼 | -30℃~70℃ (可定制70℃~200℃) | 12Bar | |
| 6.00 | PTFE/FFKM | 316L不銹鋼 | -30℃~70℃ (可定制70℃~200℃) | 12Bar | |
| 12.00 | PTFE/FFKM | 316L不銹鋼 | -30℃~70℃ (可定制70℃~200℃) | 12Bar |
注： 1. 以上為標準參數，具體型號根據排量確定（如CX-MGP-BK-0.07、CX-MGP-BK-0.15等）
2. 進出口壓差參數以0.30ml/rev排量為例，其他排量參數請咨詢技術人員
3. 工作溫度范圍可根據實際需求定制為70℃~200℃
4. 密封材質可根據介質特性選擇PTFE或FFKM
5. 具體型號命名規則：CX-MGP-BK-排量(如CX-MGP-BK-0.30)
材質說明
| 部件 | 材質 | 特性 |
|---|---|---|
| 泵體 | 316L不銹鋼 | 高耐腐蝕性，適用于絕大多數溶劑、弱酸、弱堿介質 |
| 密封 | PTFE（聚四氟乙烯） | 耐化學腐蝕，適用溫度范圍寬，適用于大多數化學介質 |
| 密封 | FFKM（全氟醚橡膠） | 耐高溫、耐強腐蝕性介質，適用于特殊嚴苛工況 |
溫馨提示： 如果您不確定如何選擇合適的排量規格，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍和精度要求等信息。
主要技術參數
| 輸入電源 | AC220V |
|---|---|
| 泵體材質 | 316LSS |
| 進出口壓差 | 8Bar |
| 額定功率 | 850W / 550W (可選) |
| 密封材質 | PTFE / FFKM |
| 工作溫度 | -30℃ ~ 70℃ (可定制 70℃~200℃) |
| 系統壓力 | 12Bar |
| 適用介質 | 絕大多數溶劑、弱酸、弱堿 |
| 電機轉速 | 0~3000 轉/分鐘 |
| 工作模式 | 定量模式、輸送模式 |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
應用領域
磁力齒輪泵定量控制系統憑借其精確計量、耐腐蝕及密封性好等特點，適用于多種需要精密流體輸送與計量的場合。
生物制藥
用于藥液、培養基、緩沖液等物料的精確添加與分裝。
化學合成
適用于溶劑、催化劑、酸堿試劑的定量投加與輸送。
水處理
用于混凝劑、消毒劑等水處理藥劑的精確投加。
食品飲料
適用于食品添加劑、香精、糖漿等物料的定量灌裝。
能源化工
用于潤滑油、添加劑、化工原料的計量與輸送。
電子半導體
適用于清洗劑、蝕刻液、光刻膠等高端化學品的精密分配。
