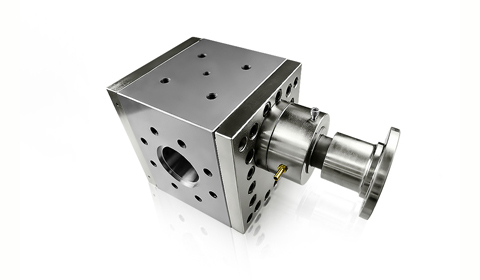

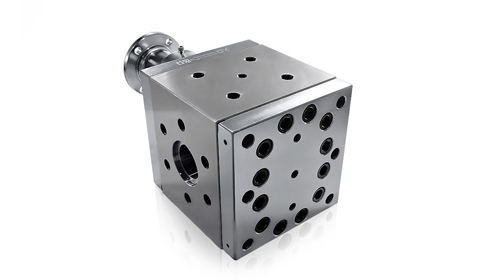

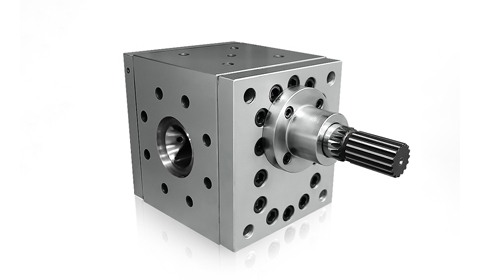

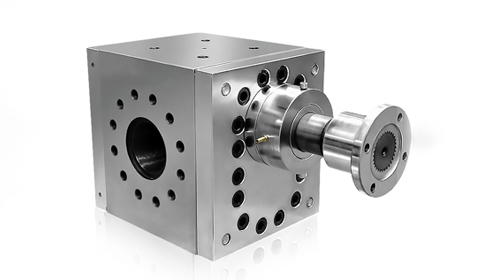

高溫熔體泵

高溫熔體泵，專為聚合物熔體輸送、增壓、計量設計，流量范圍0.5-12L/min，最高工作溫度510℃，最大出口壓力70MPa。適用于工程塑料、化纖紡絲、橡膠制品、薄膜管材等擠出成型工藝。

產品概述熔體泵主要用于高溫高粘度聚合物熔體的輸送、增壓和計量。熔體泵將來自擠出機的高溫塑料熔體增壓，穩壓后流量穩定地送入擠出機頭。其穩定熔體壓力、流量的能力優于各種類型的擠出機。運...

排量規格 0.5~12000cc
工作溫度 ≤400℃
出口壓力 ≤40MPa
清洗溫度 ≤450℃
粘度范圍 ≤40000Pa.s
產品描述
型號規格
技術參數
應用領域

產品概述

熔體泵主要用于高溫高粘度聚合物熔體的輸送、增壓和計量。熔體泵將來自擠出機的高溫塑料熔體增壓，穩壓后流量穩定地送入擠出機頭。其穩定熔體壓力、流量的能力優于各種類型的擠出機。

運行原理

熔體泵屬于容積式齒輪泵，采用一對外嚙合的圓柱齒輪（直齒、斜齒、人字齒）相對轉動來輸送高黏度的流體。所有齒輪和配合面都經過精磨、并嚴格控制裝配間隙來獲得精確的流量。

產品特點

先進流速設計

優化的流體通道設計，確保熔體輸送穩定均勻

熔體停留時間短

減少熔體在泵內停留時間，有效降低降解風險

適用熱敏性材料

特殊結構設計，適合熱敏性聚合物材料的加工

系統組成

完整的熔體泵系統通常包括：

  • 擠壓機 - 提供原料熔融

  • 馬達 - 提供動力

  • 壓力傳感器 - 監測系統壓力

  • 換網器 - 過濾熔體雜質

  • 熔體齒輪泵 - 核心輸送增壓部件

熔體泵型號規格

我們提供多個系列的熔體泵產品，覆蓋從0.5cc到12000cc的流量范圍，滿足不同工業應用需求。

B系列標準熔體泵

型號系列流量范圍工作溫度出口壓力適用材料主要特點
CX-B系列0.5cc~12000cc≤400℃≤40MPaPS, PP, PET, PVC, PC, PMMA, PA, ABS, PE-LLD標準配置，經濟實用
B系列技術參數
泵體材質

高溫工具鋼

齒輪材質

高溫工具鋼，滲氮鋼

滑動軸承

高溫工具鋼

軸封形式

螺旋密封，填料密封

加熱系統

電加熱

粘度范圍

≤40000 Pa.s

C系列加強型熔體泵

型號尺寸A(mm)尺寸B(mm)尺寸C(mm)尺寸D(mm)連接尺寸流量范圍
C-1163120103706-M100.5-50cc
C-2163120103706-M1050-200cc
C-3167125122856-M10200-500cc
C-4227190144956-M12500-1000cc
C-52821701771156-M161000-2000cc
C-63311902071406-M162000-5000cc
C-73552002151506-M165000-8000cc
C-83972002471606-M208000-12000cc
C系列技術參數
泵體材質

高溫工具鋼，鉻鎳合金鋼，鈦鋁合金

齒輪材質

高溫工具鋼，滲氮鋼，特種材料及耐磨涂層

滑動軸承

高溫工具鋼，碳化鎢，特種材料及耐磨涂層

軸封形式

螺旋密封

加熱系統

電加熱棒加熱

H系列高溫高壓熔體泵

型號系列流量范圍工作溫度出口壓力最高壓差適用材料
H系列5CC-12000CC≤510℃≤70MPa50MPaHDPE, PEEK等工程塑料
H系列技術參數
泵體材質

CPM工具鋼，鈦鋁合金

齒輪材質

哈氏合金，特種材料及耐磨涂層

滑動軸承

鈦鋁合金

清洗溫度

≤590℃（1100℉）

E系列圓體泵

型號系列流量范圍工作溫度出口壓力適用材料
E系列0.5CC-12000CC≤400℃≤40MPaPS, PET, PVC, PC, PA, PMMA, HDPE, LDPE, LLDPE, PP

R系列橡膠泵

型號系列流量范圍工作溫度出口壓力門尼粘度適用材料
R系列50CC-12000CC≤130℃≤70MPa≤120聚丁橡膠、氯丁二烯橡膠、EPDM、SBR、NBR、天然橡膠
R系列技術參數
泵體材質

高溫工具鋼，鉻鎳合金鋼

軸封形式

螺旋外排

加熱系統

熱媒加熱

冷卻系統

軸端冷卻系統

F系列釜底泵

型號系列流量范圍工作溫度進口壓力出口壓差主要應用
F系列0.5CC-12000CC≤400℃真空-1.5MPa≤276BarABS, PS, PET, PP, PE, EVA, PLA, PBT
F系列技術參數
泵體材質

不銹鋼，碳鋼，哈氏合金，蒙乃爾合金

軸封形式

機械密封，填料+螺旋密封，帶沖洗液的組合密封

加熱系統

導熱油加熱，聯苯氣體加熱

選型指南

應用場景推薦系列選型理由關鍵參數
通用塑料擠出B系列經濟實用，適合大多數通用塑料材料溫度≤400℃，壓力≤40MPa
高粘度工程塑料C系列加強型設計，適合高粘度介質平穩輸送多種耐磨材質可選
高溫高壓工況H系列耐高溫高壓，適合工程塑料和特種材料溫度≤510℃，壓力≤70MPa
橡膠制品生產R系列自清潔設計，低脈動，適合橡膠材料門尼粘度≤120
真空反應器輸送F系列大法蘭設計，適合真空條件下高粘度介質吸入進口壓力：真空-1.5MPa
多樣化材料加工E系列圓體設計，適用材料范圍廣多種塑料材料均可適用

材質說明

材質類型材質名稱特性適用工況
泵體材質高溫工具鋼耐高溫，強度高常規塑料加工
泵體材質鉻鎳合金鋼耐腐蝕，耐磨損腐蝕性介質
泵體材質鈦鋁合金輕量化，高強度高溫高壓工況
齒輪材質滲氮鋼表面硬度高，耐磨高粘度材料
齒輪材質哈氏合金耐腐蝕，耐高溫強腐蝕性介質
軸承材質碳化鎢極高硬度，耐磨重載工況

注：以上型號規格為標準配置，我們可以根據客戶的特殊需求提供定制化解決方案。如需精確選型，請聯系我們的技術工程師。

主要技術參數

排量規格 0.5~12000cc
工作溫度 ≤400℃
出口壓力 ≤40MPa
清洗溫度 ≤450℃
粘度范圍 ≤40000Pa.s
泵體材質 高溫工具鋼、鉻鎳合金鋼、鈦鋁合金等
齒輪材質 高溫工具鋼、滲氮鋼、特種材料及耐磨涂層
滑動軸承 高溫工具鋼、碳化鎢、特種材料及耐磨涂層
軸封形式 螺旋密封、填料密封、機械密封等
加熱系統 電加熱、熱媒加熱、聯苯氣體加熱

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

熔體泵廣泛應用于塑料、樹脂、橡膠制品的擠出成型行業：

造粒行業

塑料造粒生產線中的熔體輸送和增壓

薄膜生產

吹膜、流延膜等薄膜生產的熔體計量輸送

管材板材

塑料管材、板材、片材擠出成型

工程塑料

高性能工程塑料的精密擠出和注塑

橡膠制品

各種橡膠制品的擠出和成型加工

化纖紡絲

化纖行業的熔體紡絲和纖維生產

適用材料

我們的熔體泵適用于多種聚合物材料，包括但不限于：

  • 通用塑料：PS, PP, PE (HDPE, LDPE, LLDPE), PVC, ABS

  • 工程塑料：PC, PMMA, PA, PBT, PEEK

  • 橡膠材料：聚丁橡膠、氯丁二烯橡膠、EPDM、SBR、NBR、天然橡膠

  • 其他特種材料：PET, EVA, PLA等

獲取定制化解決方案

我們的工程師將在24小時內聯系您，提供專業的產品選型建議和技術支持
