產品特點
精密計量
采用精密鑄造技術，理想工況下計量精度良好
耐腐蝕材質
多種耐腐蝕材質可選，適應不同流體環境
摩擦片結構
齒輪側面采用摩擦片結構，提升使用壽命
滑動軸承設計
內部軸承為耐腐蝕滑動軸承，潤滑性表現良好
產品描述
型號規格
技術參數
應用領域
產品概述

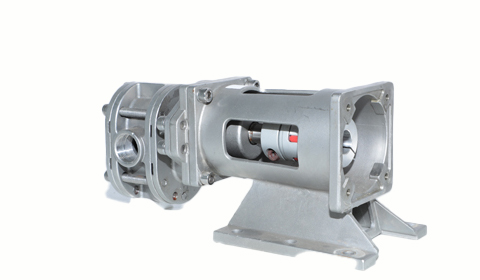

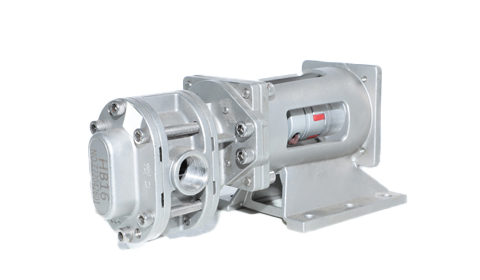

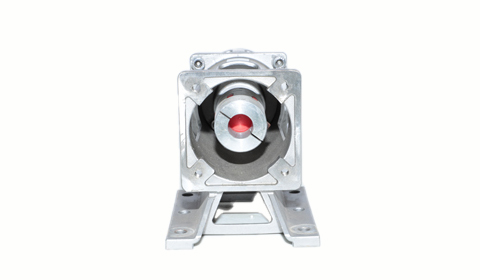

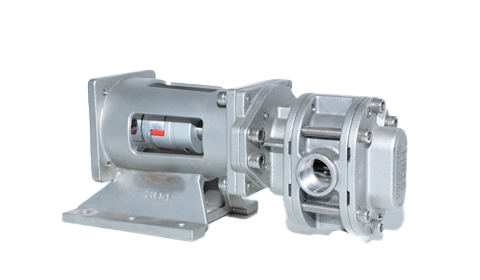

CX-HB系列齒輪計量泵為精密鑄造版本通用泵，具有良好的流體兼容性，在不同的流體場合有良好的表現。其典型特點是齒輪側面的摩擦片結構，理想工況下計量精度良好。內部軸承為耐腐蝕的滑動軸承，在潤滑性相對不好的流體環境下也有較好的表現。
產品特點
精密鑄造工藝
采用精密鑄造技術，確保零部件精度和一致性
良好流體兼容性
適用于多種流體介質，兼容性表現良好
穩定計量性能
摩擦片結構設計，確保計量穩定性和重復性
耐腐蝕設計
多種耐腐蝕材質可選，適應嚴苛工況環境
工作原理
CX-HB系列齒輪計量泵基于齒輪嚙合原理工作。當電機驅動主動齒輪旋轉時，從動齒輪隨之嚙合轉動，在齒輪嚙合處形成密閉腔室。流體從進口端被吸入密閉腔室，隨著齒輪轉動被推送至出口端，實現流體的精確輸送和計量。
安裝指導
正確的安裝是確保計量泵準確工作和長期穩定運行的關鍵。請遵循以下安裝指導：
注： 安裝前重要事項: 在接入管道前，請確保管道系統清潔，避免雜質進入泵體影響正常工作。
1
基礎固定
將泵體牢固安裝在平穩的基礎上，避免振動影響計量精度。
2
管道連接
確保進出口管道連接正確，泵體箭頭方向與流體流向一致。
3
電氣連接
按照電氣圖紙正確連接電源和控制線路，確保接地可靠。
4
調試運行
開機前檢查各部件連接情況，先點動運行確認轉向正確。
型號規格表
CX-HB系列提供多種型號，覆蓋不同的流量范圍，滿足多樣化應用需求。
| 型號 | 理論排量 (ml/轉) | 適用系列 | B/C/W進出口管徑 | B螺紋 |
|---|---|---|---|---|
| CX-HB0.5 | 0.56 | B | DN10 | G3/8 |
| CX-HB0.8 | 0.88 | B | DN10 | G3/8 |
| CX-HB1.2 | 1.28 | B | DN10 | G3/8 |
| CX-HB1.6 | 1.56 | B | DN10 | G3/8 |
| CX-HB2.5 | 2.52 | B | DN10 | G3/8 |
| CX-HB3.2 | 3.24 | B | DN10 | G3/8 |
| CX-HB4 | 4.08 | B | DN10 | G3/8 |
| CX-HB5 | 5.04 | B | DN10 | G3/8 |
注：以上參數為標準條件下的參考值，實際使用中可能因介質粘度、溫度和壓力等因素有所變化。如需精確選型，請聯系我們的技術工程師。
材質說明
CX-HB系列提供多種材質選擇，以適應不同介質的輸送需求：
| 部件 | 可選材質 | 特性 |
|---|---|---|
| 泵殼 | 304, 316L, 2205, 2507, QT400 | 耐腐蝕、耐壓性能良好 |
| 軸 | 440C, 2205, 2507 | 高強度、耐磨性能良好 |
| 密封 | 機械密封，填料密封 | 適應不同工況需求 |
| 靜密封 | 氟橡膠，全氟醚，包四氟，全四氟 | 耐腐蝕、耐溫性能良好 |
主要技術參數
| 工作壓力 | <30Bar |
|---|---|
| 轉速范圍 | <1500r/min |
| 適用粘度 | <1000cps |
| 工作溫度 | 0-90℃ |
| 泵殼材質 | 304, 316L, 2205, 2507, QT400 |
| 軸材質 | 440C, 2205, 2507 |
| 密封形式 | 機械密封，填料密封 |
| 靜密封材質 | 氟橡膠，全氟醚，包四氟，全四氟 |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
應用領域
CX-HB系列齒輪計量泵廣泛應用于各種工業領域，特別適合需要精確計量和穩定輸送的場合。
化工行業
用于樹脂、助磨劑、減水劑等化工原料的精確計量和輸送
造紙行業
用于造紙助劑、染料等添加劑的精確添加和計量控制
灌裝設備
用于灌裝機的精確計量，如蜂蜜、黃油等食品的灌裝
水處理
用于絮凝劑、消泡劑等水處理藥劑的精確投加
涂料行業
用于油漆、涂料等粘稠介質的精確計量和輸送
制藥行業
用于醫藥中間體、原料藥等物料的精確計量和轉移
典型應用物料
CX-HB系列齒輪計量泵適用于多種流體物料，包括但不限于：
| 行業 | 典型應用物料 |
|---|---|
| 化工 | 樹脂、助磨劑、減水劑、染料 |
| 食品 | 蜂蜜、黃油、食用油、糖漿 |
| 日化 | 洗發水、護膚品、沐浴露、洗面奶 |
| 造紙 | 整合劑、固著劑、干強劑、消泡劑 |
| 水處理 | 稀鹽酸、絮凝劑、消泡劑、還原劑 |
相關產品
瀏覽我們其他的高性能產品

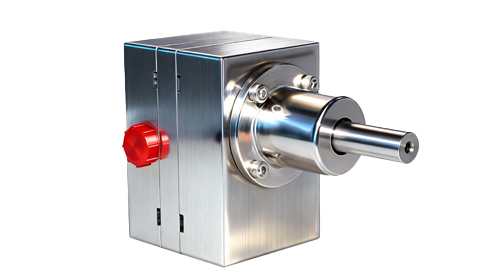

CX-HC螺旋齒輪計量泵
CX-HC系列螺旋齒輪計量泵，表面經精細拋光處理，光潔易清潔，適用于日化、食品、制藥等對清潔度要求較高的行業。流量范圍覆蓋0.88-158....

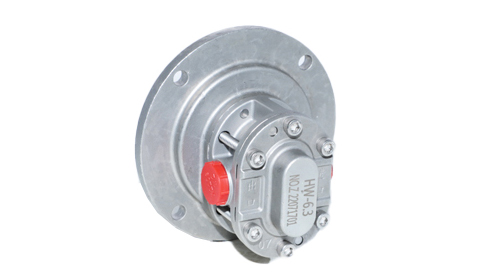

CX-HW螺旋齒輪計量泵
CX-HW系列磁力驅動齒輪計量泵，采用完全密封的磁力耦合結構，實現零泄漏輸送。專為劇毒、易燃、高腐蝕性介質設計，工作壓力<30Bar，...

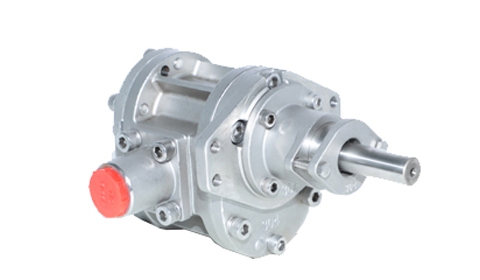

CX-HD螺旋齒輪計量泵
