產品特點
機械強度高
不銹鋼殼體提供良好的機械強度和耐用性，適用于工業環境。
無閥防堵
獨特?zé)o閥設計，減少閥門引起的堵塞，提升運行穩定性。
高精度計量
重復精度可達≤0.5%，滿足微量液體的精密計量需求。
流量可調
部分型號支持每轉流量可調，靈活適應不同流量需求。
產品描述
型號規格
技術參數
應用領域
產品概述

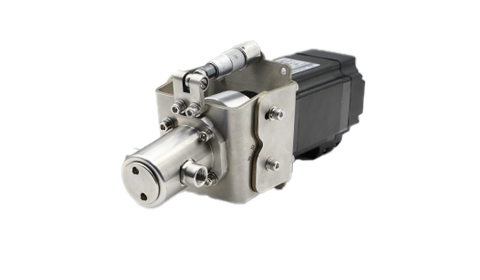

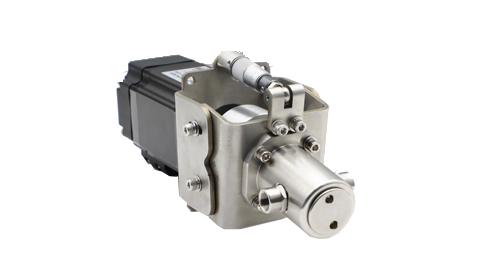

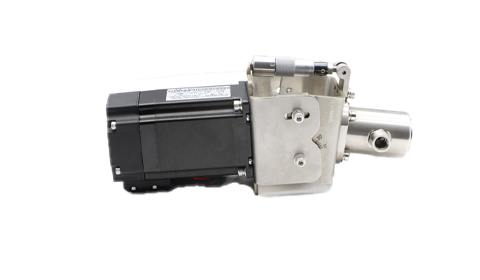

不銹鋼材質陶瓷無閥柱塞泵采用高精密陶瓷柱塞與304/316L不銹鋼外殼組合，具有優異的機械強度和耐用性。無閥設計有效減少堵塞風險，適用于一般液體、油類、有機溶劑等介質的精密計量與輸送，尤其適合需要較高壓力或較長使用壽命的工業應用。
產品特點
結構堅固耐用
不銹鋼殼體提供良好的機械強度和抗沖擊性，適合工業現場環境。
無閥防堵結構
獨特?zé)o閥設計，避免因閥門卡滯或密封失效導致的堵塞問題。
精密計量
重復精度≤0.5%，滿足對微量液體的精密計量需求。
流量可調（部分型號）
通過調節旋鈕可實現每轉流量的微調，靈活適應不同工況需求。
耐溫范圍寬
流體溫度可達100℃，適應多種工業環境的溫度條件。
較高工作壓力
額定壓力可達0.3-0.5MPa，比塑料材質泵有更高的承壓能力。
工作原理
該泵通過陶瓷柱塞在不銹鋼泵腔內的旋轉與往復運動，配合精密加工的流道實現液體的吸入與吐出。無閥設計依靠柱塞流道與泵腔口的精密配合來控制流向，避免了傳統單向閥的開關誤差與堵塞風險，提升了計量精度與可靠性。不銹鋼材質的應用使泵體能夠承受更高的系統壓力。
安裝與使用注意事項
1
安裝位置
選擇平整、穩固的安裝面，確保泵體安裝牢固，避免振動影響精度。
2
管路連接
使用合適的接頭與管道，連接時確保密封性良好，避免泄漏。
3
電氣接線
按接線圖正確連接電機與電源，注意電氣安全與防護。
4
運行前檢查
首次運行前，確認介質兼容性，沖洗管路并排空空氣，進行試運行。
重要提示： 嚴禁使用自來水或含鈣離子液體進行測試，以免造成堵塞或損壞。嚴禁泵體長時間無液體空轉。對于高粘度介質，需確認在泵的允許工作范圍內。
常見問題處理
| 現象 | 可能原因 | 處理建議 |
|---|---|---|
| 流量下降或不穩定 | 進口過濾器堵塞或管路有氣穴 | 清洗過濾器，檢查管路密封性，排除氣體 |
| 泵運行但不出液 | 進口管路漏氣或泵腔有氣體 | 檢查管路密封性，進行排氣操作 |
| 異常噪音或振動 | 安裝不穩固或介質中有空氣 | 加固安裝，檢查介質中是否混入空氣 |
| 調節旋鈕失效 | 鎖緊螺絲未松開或調節機構卡滯 | 松開鎖緊螺絲后再調節，檢查調節機構 |
不銹鋼材質陶瓷柱塞泵型號選型表
以下為部分不銹鋼材質陶瓷柱塞泵型號，可根據流量、驅動方式、壓力及接口需求選擇。
| 型號 | 排量 (μL/rev) | 流量范圍 (mL/min) | 驅動電機 | 調速方式 | 額定壓力 | 殼體材質 |
|---|---|---|---|---|---|---|
| CX-CP-304S-20 | 20 | 0-10 | 步進電機 | 可調 | ≤0.3MPa | 304 |
| CX-CP-304S-50 | 50 | 0-25 | 步進電機 | 可調 | ≤0.3MPa | 304 |
| CX-CP-304S-100 | 100 | 0-50 | 步進電機 | 可調 | ≤0.3MPa | 304 |
| CX-CP-304S-200 | 200 | 0-100 | 步進電機 | 可調 | ≤0.3MPa | 304 |
| CX-CP-304S-1000 | 1000 | 0-500 | 步進電機 | 可調 | ≤0.5MPa | 304 |
| CX-CP-304S-1500 | 1500 | 0-750 | 步進電機 | 可調 | ≤0.5MPa | 304 |
| CX-CP-316L-50 | 50 | 0-25 | 步進電機 | 可調 | ≤0.3MPa | 316L |
CX-CP-316L-80 | 80 | 0-40 | 步進電機 | 可調 | ≤0.3MPa | 316L |
CX-CP-316L-150 | 150 | 0-75 | 步進電機 | 可調 | ≤0.3MPa | 316L |
CX-CP-316L-250 | 250 | 0-125 | 步進電機 | 可調 | ≤0.3MPa | 316L |
CX-CP-316L-350 | 350 | 0-175 | 步進電機 | 可調 | ≤0.3MPa | 316L |
注： 以上為部分常用型號，支持定制304/316L材質、不同排量、電機類型及接口規格。具體選型請?zhí)峁┙橘|(zhì)屬性、流量范圍、壓力、溫度等參數。
選型指南
選擇合適型號時，請確認以下信息：
| 考慮因素 | 說明 |
|---|---|
| 介質屬性 | 明確介質的化學性質（一般液體、油類、有機溶劑等）及腐蝕性 |
| 流量需求 | 根據每分鐘或每轉所需流量選擇對應排量型號 |
| 壓力需求 | 根據系統壓力選擇合適額定壓力的型號（標準型0.3MPa，高壓型0.5MPa） |
| 材質選擇 | 304不銹鋼（通用），316L不銹鋼（耐腐蝕性更好） |
| 驅動方式 | 步進電機（經濟穩定）、伺服電機（高精度控制）、無刷電機（高速應用） |
| 調節需求 | 是否需要每轉流量可調（A型）或固定（F型） |
主要技術參數
| 重復精度 | ≤0.5% |
|---|---|
| 流量范圍 | 0~750mL/min |
| 額定壓力 | ≤0.5MPa |
| 流體溫度 | ≤100℃ |
| 殼體材質 | 304/316L不銹鋼 |
| 柱塞材質 | 高精密陶瓷（氧化鋯） |
| 排量范圍 | 20-1500 μL/rev（可選） |
| 流量范圍 | 0-750 mL/min（依型號與轉速而定） |
| 額定工作轉速 | 0~500 r/min（步進電機） |
| 額定壓力 | ≤0.3MPa（標準型） / ≤0.5MPa（高壓型） |
| 重復精度 | ≤0.5% |
| 流體溫度 | ≤100℃ |
| 驅動電機類型 | 步進電機、伺服電機、無刷電機可選 |
| 供電電壓 | DC24V |
| 輸入功率 | 50W-100W（依電機類型而定） |
| 連接方式 | 卡套外螺紋（4mm、5mm、6mm、8mm、10mm等可選） |
| 調速方式 | 每轉流量可調（A）或固定（F） |
| 安裝方式 | 左右平行安裝、上下安裝可選 |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
應用領域
不銹鋼材質陶瓷無閥柱塞泵因其結構堅固、耐用性好，廣泛應用于以下對機械強度有要求的行業：
工業自動化
潤滑油、液壓油、冷卻液的自動添加與循環系統。
新能源電池
電解液、添加劑的定量注入與電池注液系統。
石油化工
潤滑油、添加劑、催化劑等介質的精密計量與投加。
水處理
絮凝劑、消毒劑、pH調節劑等水處理藥劑的投加系統。
機械設備
集成于機床、注塑機、包裝機等設備的潤滑與冷卻系統。
食品飲料
食用油、糖漿、調味劑等食品級液體的定量灌裝。
實驗室設備
集成于反應釜、合成儀、分析儀等實驗室設備的液體輸送系統。
OEM配套
為各類工業設備制造商提供定制化泵體與系統集成。
