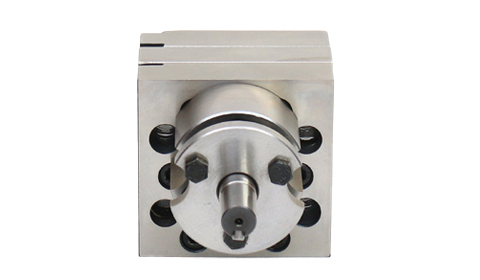

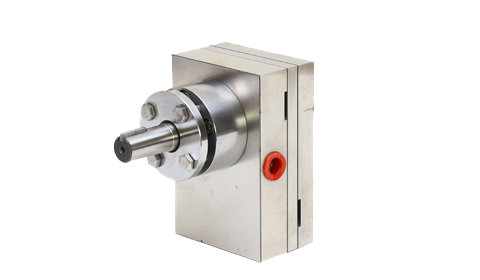

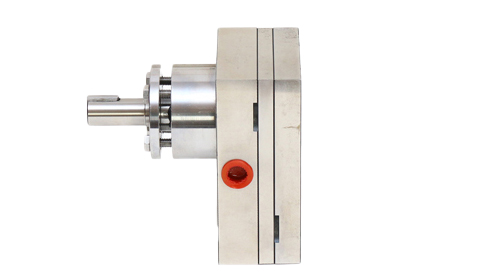

中排量齒輪計量泵

中排量齒輪計量泵，排量范圍3.2-30CC，流量32-2400 mL/min，計量精度0.5%，重復性0.2%，工作壓力25MPa，耐溫最高330℃。適用于化工、制藥、食品、熱熔膠等行業。

產品概述中流量齒輪計量泵采用工業級精密齒輪設計和先進制造工藝，專為中等流量液體輸送和高精度計量而設計。該系列泵具有卓越的計量精度、穩定的輸送性能和出色的可靠性，廣泛應用于化工、制藥...

排量范圍 3.2-30 CC
工作壓力 ≤25 MPa
工作溫度 -20℃~330℃
適用粘度 100-500,000 cp
流量范圍 32-2400 ML/min (根據轉速調節)
產品描述
型號規格
技術參數
應用領域

產品概述

中流量齒輪計量泵采用工業級精密齒輪設計和先進制造工藝，專為中等流量液體輸送和高精度計量而設計。該系列泵具有卓越的計量精度、穩定的輸送性能和出色的可靠性，廣泛應用于化工、制藥、食品等行業的批量生產過程。

產品特點

工業級設計

堅固的結構設計，適合連續工業運行，使用壽命長

寬范圍調節

通過調整轉速可實現32-2400 ML/min的寬范圍流量調節

高溫可選

提供高溫型號，使用溫度可達330℃，滿足特殊工藝需求

工作原理

中流量齒輪計量泵通過一對精密嚙合的齒輪（主動齒輪和被動齒輪）進行工作。齒輪與泵殼體之間留有極小間隙，確保高效密封。當齒輪旋轉時，在吸液腔形成局部真空吸入液體，液體在齒輪與殼體之間被推動前進至排液腔，通過齒輪嚙合擠壓液體至排液口，實現精確計量輸送。

安裝指導

正確的安裝是確保計量泵長期穩定運行的關鍵。請遵循以下安裝指導：

注： 中流量泵由于流量和壓力較大，安裝時需要特別注意固定和密封。

1
牢固固定

使用適當規格的螺栓將泵體牢固固定，避免運行時的振動

2
管路支撐

進出口管路應設置適當?shù)闹?，避免管路?yīng)力傳遞到泵體

3
密封檢查

安裝前檢查所有密封件，確保完好無損，必要時更換

4
電機匹配

根據介質粘度和工作壓力選擇合適的電機功率和減速比

使用注意事項

注意事項說明處理方法
轉速控制長期使用轉速不建議超過100rpm，高溫應用不超過50rpm合理設置運行參數，延長使用壽命
壓力監控工作過程中注意出口壓力，不要超過額定壓力安裝壓力表和安全閥
介質過濾液料中不應有機械性雜質和顆粒物吸入口安裝適當目數的過濾器
定期維護定期檢查齒輪磨損情況和密封件狀態建立預防性維護計劃

中流量齒輪計量泵型號規格表

中流量齒輪計量泵提供多種型號和系列，覆蓋從3.2 CC/R到30 CC/R的排量范圍，滿足不同工業計量需求。以下是詳細的型號規格表：

GWMP 系列（后進后出）

型號排量 (CC/R)最佳流量范圍 (ML/min)泵板高度 (mm)總長度 (mm)驅動扭力電機功率
3.2CC3.232-25647.610312 N.M750W
3.6CC3.636-2885010520 N.M750W
4CC440-32038.212025 N.M750W
6CC660-48041.612530 N.M750W
9CC990-72046.413030 N.M750W
12CC12120-96051.213530 N.M750W
15CC15150-12005614035 N.M750W
20CC20200-16006414536 N.M750W
25CC25250-20007215536 N.M750W
30CC30300-24008016050 N.M750W

注：以上流量范圍為標準條件下的參考值，實際使用中可能因介質粘度、溫度和壓力等因素有所變化。如需精確選型，請聯系我們的技術工程師。

材質說明

中流量齒輪計量泵提供多種材質選擇，以適應不同工業介質的計量需求：

部件標準材質可選材質特性
齒輪工具鋼司太立等特殊材料高硬度，耐磨性好，適合連續運行
泵體/底蓋工具鋼 哈氏合金耐腐蝕，強度高，適合化工環境
密封氟膠骨架油封石墨填料密封，聚四氟盤根密封適應不同溫度壓力工況要求
軸承套工具鋼耐磨合金延長使用壽命，減少維護

選型指南

選擇適合的中流量齒輪計量泵型號時，請考慮以下因素：

應用場景推薦型號理由
化工反應釜加料GWMP 6CC-15CC流量適中，耐腐蝕材質可選
食品灌裝線GWMP-側進側出側進側出設計，安裝靈活
高溫熔體輸送GWMP-高溫系列耐高溫330℃，適合PET/PA等
潤滑系統GWMP 9CC-20CC適合油脂等高粘度介質

溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍和精度要求等信息。

主要技術參數

排量范圍 3.2-30 CC
工作壓力 ≤25 MPa
工作溫度 -20℃~330℃
適用粘度 100-500,000 cp
流量范圍 32-2400 ML/min (根據轉速調節)
計量精度 ±0.5% (校準條件下)
重復性 ±0.2%
適用轉速 10-100 rpm (推薦長期使用不高于100轉)
工作壓力 最小壓力 <0.5 MPa，最大壓力 <25 MPa
驅動方式 伺服電機、步進電機、防爆電機、無刷電機等可選
電機功率 400W-750W (根據排量和介質粘度選擇)

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

中流量齒輪計量泵廣泛應用于各種需要精確中等流量計量的工業領域，特別適合化工、制藥、食品等行業的批量生產過程。

化工行業

用于各種化工溶劑的精確計量、反應釜加料和配料系統

制藥行業

用于制藥原料的精確添加、混合和灌裝過程的流量控制

食品飲料

用于食品添加劑、調味品和飲料的精確計量和灌裝

聚氨酯設備

用于聚氨酯發泡劑的精確計量和AB組份的混合控制

熱熔膠設備

用于熱熔膠的精確計量和涂布應用，適合自動化生產線

潤滑系統

用于工業設備集中潤滑系統，精確控制油脂添加量

紡絲計量

用于化纖紡絲過程的精確計量和控制，保證產品質量

涂布設備

用于各種涂布工藝的膠水計量，保證涂布均勻性
